2.2 短消息的发送

　　对所有需要发送到GSM

　　Modem的数据，则通过UART1发送缓冲区来完成。具体发送哪些数据(读取/删除短信、下行功率查询、信源信息查询、未读短信查询)或者缓冲区的数据(短消息发送缓冲区、告警上报发送缓冲区)由软件根据相应的状态来选择确定。

　　3 设计思路的实现

　　3.1 串口1数据的发送

　　3.1.1 串口1发送缓冲区的数据结构

　　串口1是否有数据需要发送，由串口1的发送缓冲区的状态来决定。串口1发送缓冲区的数据结构定义如下：

　　typedef struct{

　　unsigned char bStBuf;//bStBuf =

　　Uart1_TxBuf_Rdy或者=Uart1_TxBuf_Wait或者=Uart1_TxBuf_Empty

　　unsigned short Index;

　　unsigned short Len;

　　char Buf[270];

　　}Uart1Buf_t;

　　① bStBuf成员： 串口1发送缓冲区的状态。

　　② Index成员： 串口1发送数据缓冲区索引。

　　③ Len成员： 串口1发送数据缓冲区中有效数据的长度。

　　④ Buf成员： 串口1发送数据缓冲区。

　　3.1.2 串口1发送缓冲区软件定时器

　　由于GSM Modem的特性致使串口1不能不间断地发送数据，因此，对串口1的数据发送设定一个软件定时器。软件定时器用于控制GSM

　　Modem是否可以接收来自串口1的新数据。软件定时器的结构定义如下：

　　typedef struct{

　　unsigned char bTimerSt;//软件定时器的状态: Timer_START或Timer_STOP

　　unsigned int TimerCtn;//软件定时器的计数器

　　void (*func)(void);//超时后相应的处理功能函数指针

　　}SOFtTimer_t;

　　① bTimerSt成员： 用于描述软件定时器的状态。它有2种状态：

　　◆ Timer_START——开始软件定时器;

　　◆ Timer_STOP——停止软件定时器。

　　② TimerCtn成员： 用于描述软件定时器的定时时间。它是一个32位的计数器，硬件定时的基准时间为20

　　ms(建议设置在前后台系统主程序循环1次需要的时间)，因此最大定时时间为20 ms×232=85 899 345.92 s。

　　③ func成员：

　　用于描述软件定时器超时需要去处理相应事情的函数。该函数是在定时器中断服务程序下运行的，因此为了减少中断服务程序占用CPU的时间，函数只作简单的状态设置或者清除工作，如函数Clear_Uart1TxbStBuf。

　　void Clear_Uart1TxbStBuf(void){

　　Uart1Tx.bStBuf = Uart1_TxBuf_Empty;//设置串口1发送缓冲区为空

　　……

　　}

　　3.1.3 串口1数据发送状态机

　　串口1发送缓冲区的成员bStBuf有3种状态。

　　① Uart1_TxBuf_Rdy： 串口1发送缓冲区数据准备好。

　　② Uart1_TxBuf_Wait： 串口1发送缓冲区数据等待。

　　③ Uart1_TxBuf_Empty： 串口1发送缓冲区空。

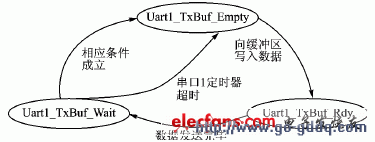

　　3种状态的转移情况如图3所示。

　　图3 串口1的发送缓冲区状态机

　　当串口1发送缓冲区在Uart1_TxBuf_Rdy状态下时，软件可以向串口的发送缓冲区中写入数据。写入数据后，串口1发送缓冲区的状态将转移到Uart1_TxBuf_Rdy。

　　在将需要发送的数据拷贝到串口1发送缓冲区后，开启串口1的发送中断，软件将进入串口1的发送中断服务程序。这个中断服务程序将检测串口1发送缓冲区的状态。如果状态为Uart1_TxBuf_Rdy，则说明串口1发送缓冲区中有数据需要发送，这时串口1缓冲区的数据通过串口1的发送中断把所有的数据发送给GSM

　　Modem。当数据发送完毕后，串口1发送缓冲区的状态将转移到Uart1_TxBuf_Wait状态，否则，将维持当前的状态。

　　当串口1发送缓冲区的状态在Uart1_TxBuf_Wait状态时，它可以有两条路径让串口1发送缓冲区的状态转移到Uart1_TxBuf_Empty：

　　其一是串口1软件定时器超时。

　　其二是相应的条件成立。如发送端消息，当软件从串口1的接收缓冲区中解析出“+CMGSn(1≤n≤255)”信息或者发送失败的信息时，串口1发送缓冲区的状态将转移到Uart1_TxBuf_Empty状态，同时停止串口1软件定时器;读短消息收到“+CMGR……”信息。
