近年来视频传输领域几乎经历了从模拟到数字根本转变,VGA(视频图像阵列)和分量视频—模拟视频(模拟分量视频信号(Y、U、V或Y、R-Y、B-Y) 接口)连接方式,正在被HDMI(高分辨率多媒体接口)和DVI(数字视频接口)以及DisplayPort所取代。这是因为随着人们对图像显示质量要求的不断提升,传统的以模拟方式来传输和显示多媒体信号的技术已经不能满足人们的要求,特别是传统的模拟视频接口标准无法适应新的产品在带宽、内容保护、音频支持等方面的发展需求,以高清数字电视为代表的消费类数字视频设备的应用越来越普遍使得HDMI UDI DisplayPort等新标准显得更能适应市场的需求,本文将对HDMI/DVI新技术与芯片及其应用作分析说明。

1、先述HDMI/DVI数字视频接口基本架构

HDMI和DVI(Digital Visual Interface)数字视频接口这两种数字视频传输标准的要求几乎完全相同,并同时处理一组高频和低频信号。这两种标准均采用TMDS(最小跳变差分信号又称最小化传输差分信号)技术来传输数据的高频(视频)部分。

1.1 HDMI/DVI数字视频接口的设计思想

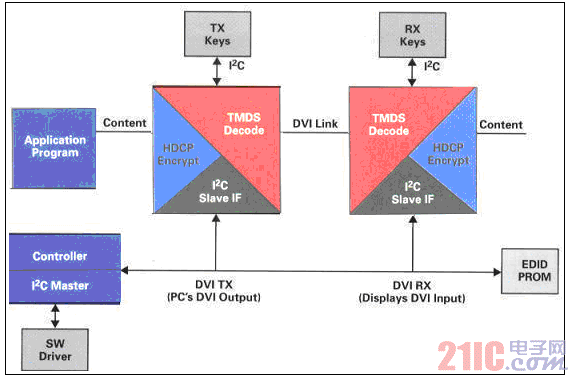

DVI用于至数字显示器的高速数字连接。DVI采用了TMDS技术来传输数据的高频(视频)信号(见图1红色块所示)。

其单个链路可支持高达165Mpixels/s的UXGA(极速扩展图形阵列)、FPD(平面显示器)、SXGA DCRT(高级扩展图形阵列的数字平面显示器),还支持720p及1080i的HDTV(高清电视)。

高带宽数字内容保护(HDCP)。用于通过DVl发送视频信号时的内容保护;HDCP的实现(见图1兰色块HDMI/DVI- HDCP的实现示意),需要从数字内容保护认证的L.L.C(Intel的子公司)获取唯一的许可。

其HDCP基础。认证是一个流程,用于核实一个经授权的器件以处理受保护的内容;闰用加密技术防止受保护内容受到窃听。

其TMDS 信号采用四个差分对传输R、G、B和时钟,占用19针连接器的8个引脚。HDMI和DVI设计为“即插即用”,即监视器(接收端)和视频源连接在一起时寻找以最佳性能协同工作的方法。多数新型TMDS HDTV(高清晰度电视)芯片包含两组完整TMDS (高频)输入,但无法处理LoF(低频)信号。

1.2 HDMI/DVI数字视频接口功能

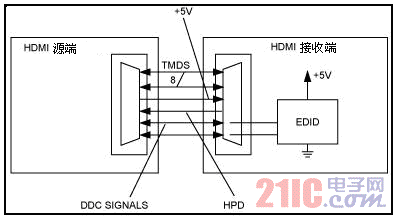

要实现HDMI和DVI系统中的“即插即用”功能,源端(通常是一台电脑、DVD播放器或游戏机)和接收端(通常是监视器或接收机)必须连接起来。HDMI 和DVI借用VESA (视频电子标准协会)的开放标准,采用DDC(数字显示通道)、一个称为HPD的新信号(热插拔检测)、以及一路可以由源端向接收端提供50mA电流的标准5V信号。在标准的VESA方法中,源端寻址EDID(扩展显示标识数据)EPROM。该EPROM器件包含接收设备的品牌、类型号、以及所支持的分辨率模式。源端和接收端必须至少有一种相同的显示模式,以便二者协同工作。图2所示为通过HDMI/DVI连接器连接源端与接收端EDIDEPROM的示意图。

图2 中给出了作为四个差分对连接的TMDS信号,+5V,HPD以及DDC信号。DDC信号连接至EDID。EDID电源由接收端内部提供。该图说明了源端和接收端的通用连接模式。源端和接收端通过I2C兼容的DDC线路进行通信。I2C规范是+5V规范。典型的EDID EPROM如24LC22包含2kb的EPROM用于存储所需信息,可工作于2.5V至5.5V。工作于+3.3V电源时,典型的低成本EDID EPROM不具备+5V耐压。因此,EDID EPROM器件必须工作于+5V电源,或者外部带有+5V保护。
