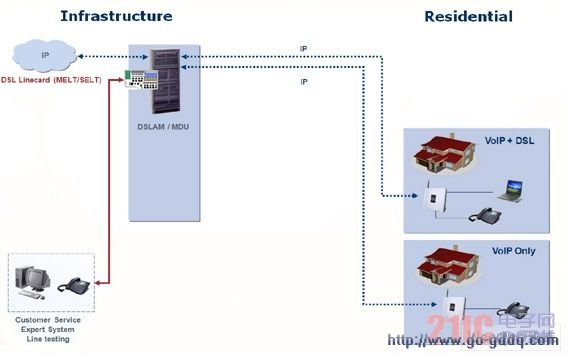

　　【图二】既有网络基础建设的线路测试方法（2a），以及新一代的全数字网络之线路测试方法（2b，不含PSTN/POTS）

　　在传统的网络中，测试工作一般都是定期在POTS线路的某些工程阶段中或特定失误发生时才会进行。过去所采用的方法是透过POTS线路卡（linecard）继电器矩阵（relay matrix）的方式，把外部测试服务器连接到中央测试头端。尔后取而代之的则是，以更先进的POTS芯片组内建之完整测试机制来负责，并藉此省下购置具有继电器矩阵的昂贵测试头端（test heads）。不论是哪一种方式，都可以在三十秒内找出线路的问题，并且得知其传输质量是否符合要求，或者其讯号端点的情形，像是短路、开路（译注：线路没接上终端装置），或断路（译注：线路断线）等。

　　1 SELT、DELT，以及MELT

　　在当今的DSL联机环境中，传统的测试方法是不可行的，毕竟在POTS中还有包括继电器矩阵与中央测试头端等硬件已不复存在了。像是可能就在路边的DSLAM，这种安装在远程的DSL线路卡，就无法在现有的测试架构中达成。基于种种诸如此类的因素，使得业者必须面临许多的挑战。非但如此，没有足够的方法可供用以进行DSL线路的测试，也是令业者深感头痛的来由。实际的做法是从中央机房的传输埠里，透过线路送出DSL测试讯号，然后把反射回来的讯号藉由掌握或比对某些特定参数来分析讯号结果。这些测试称之为单端线路检测（Single-Ended Line Testing），简称为SELT。其它线路测试方式则需要在两端都安装DSL调制解调器，称之为双端线路检测（Dual-Ended Line Testing），简称为DELT。由于DSL的讯号是透过互感器来耦合，因此，不论是利用SELT还是DELT方式，都很难找出非对称的错误以及接地的问题。所以，为了要有效地除错并提供独立且直接的个别线路存取，具有整合MELT功能的硬件就有其必要了。在宽带的量测上，SELT和DELT都是很有用的方式，这些方式可以检测出与频率无关的参数结果，诸如线路衰减、串讯（crosstalk）和外部噪声等。然而，这些方式只有在结合MELT的解决方案下， 才能确实的检测出线路中所有的物理参数。

　　MELT解决方案强化了既有SELT对于ADSL与VDSL的检测，使得系统业者能充分掌握用户回路的传输情形，包括：线路距离和传输速率、桥接分接点（bridge tap）侦测，以及串讯分析等相关信息与数据。此外，MELT解决方案可以提供对于电磁波的潜在重迭信息，甚至是已知的射频干扰（RFI：radio Frequency interference），并藉此推算出线路中可能出现干扰的位置。

　　如果系统业者要把MELT的功能套用到次世代网络中，则必须把符合的硬件直接整合到DSL的线路卡里。这些额外的电路成本与电路板空间，要尽可能的降到最低，而MELT硬件对DSL服务的影响也要尽可能的减少。

　　2 网络测试的需求

　　在网络基础建设中，监视每一个用户回路的不寻常与错误，并且在安装时提供必要的支持以及定期的防潮电流传送（wetting currents）（提供低电量的讯号，用以预防线路因潮湿而老化或氧化），都是非常重要的工作。这些馈送的电流讯号可以让POTS线路的传输质量“有朝气有活力”，但在xDSL的环境里却没此必要。

　　而一套有效率的MELT解决方案，还必须具备定位与分辨错误的能力。典型的错误有：Tip和 Ring电线之间的短路，以及因潮湿导致绝缘不良。其它常见的错误，还包含了各式各样的接地问题或线缆破损等。此外，MELT的算法（algorithm）还要能量测出像是在建筑工地里，所耦合的外来交直流电压之振幅和频率，或是异常的安装与接线错误。在这些外来的电压中，最重要的就是要透过与对应电压振幅的限制数值之间的比对，找出可能引发致命影响的潜在来源。

　　至于在确保传输服务质量（QoS：quality of servICe）方面，则需要持续地监视线路，并在错误发生时快速因应。是故，系统还要能在不影响DSL运作的前提下，进行MELT的量测。特别是在全数字化的网络中，在没有分歧器的环境里还能完成如此的要求。一套需要处理继电器切换的MELT解决方案，无法在不影响DSL运作表现的条件下进行量测。

　　3 标准化

　　来自芯片厂商与系统供货商的各家独门专属检测解决方案，早已在市场上行之有年了。随着xDSL电信服务装机普及率的提升，业界对于解决方案标准化的呼声也越来越高。首先是在二○○二年，业界试图将SELT1标准化所踏出的第一步：G.selt标准，但时至今日还是无法完全竟功。在二○○六年之前，必须检测的参数项目表仍付之阙如，尔后，才对于三种测试方法（即SELT、DELT、MELT）的配套，以及各自所适合用于找出不同的错误有些交代。G.selt在日后变为G.lt，并且成为合并SELT、DELT，以及MELT的全球标准。从SELT中所建立的功能参考模式，已经被DELT和MELT采纳，并成为一般线路检测的功能参考。

　　通讯解决方案厂商Lantiq，是一家在MELT标准化中积极投入的公司，并且与诸多一流的系统业者与系统供货商携手共同推动相关的工作。如今，MELT业已成为国际电信联盟（ITU）的全球标准ITU 996.2 standard（G.lt）的一部分，此规范标准是用在“XDSL收发机的单端检测、双端检测以及金属检测等线路检测形式中”。

　　在市场上，最初将此导入到现场实务工作中是在二○一○年四月，由德国的网络营运商开始把这些MELT的功能带进旗下所有今后的xDSL安装工程中。
