3 LTE基带子系统分析

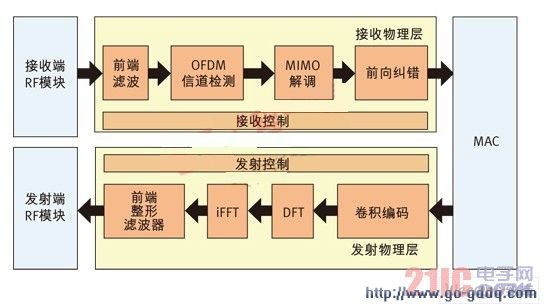

图2展示了一个LTE基带子系统的功能模块图。该图上方显示了LTE接收端的信号处理通道。有天线连接到接收端RF模块，它很可能是MIMO配置的多天线系统。RF接收模块将信号输出到前端滤波模块，该模块驱动随后的OFDM信道估计和MIMO检测模块，这个模块将来自多天线的信号合并起来而且可以改善接收端的带宽和信号保真度，信号合并后会进行复数的解调，然后是前向纠错，最终直接给LTE MAC层提供用于高层协议处理的比特流。在发射端，来自MAC层的比特流通过卷积编码以及各种频域变换后、输出整形，然后送给发射端RF模块、功率放大器和天线。
图2 LTE基带模块方框图
针对LTE的ConnX ATLAS参考架构

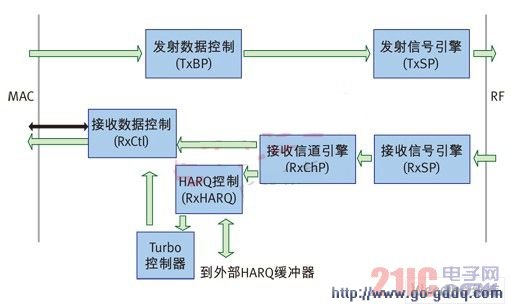

ConnX ATLAS参考架构是专为满足从RF一侧的前端滤波到MAC一侧的传输模块处理需求而开发的，ATLAS参考架构基于LTE 的UE CAT-4系统，支持一个发射天线，两个接收天线和20MHz带宽。也可以提供 10MHz及5MHz的ATLAS系统。图3为ConnX ATLAS UE（用户设备）的功能方框图。
ATLAS LTE用户设备方框图" border="0" hspace="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
图3 ATLAS LTE用户设备方框图
