二次雷达接收系统设计及幅相处理
来源:本站整理  作者:佚名  2011-06-18 08:05:33





3 对数放大器
    接收系统采用三通道对数接收机,对数放大器是一种非线性放大器,具有很大的动态范围,因此具有优良的抗过载特性,能在强信号或者强干扰作用下不饱和,从而实现正常接收。
    对数放大器的技术指标(50 Ω阻抗匹配)如下:工作频率为60 MHz;动态范围为60 dB;对数斜率为40 mV/dB;对数精度达±30 mV;输入信号功率为-60 dBm时,对数起点为100 mV±10 mV;输入信号功率为0 dBm时,对数终点为2 500 mV±100 mV;输入信号为噪声时,对数零点小于100 mV。
    由于应答回波信号是一串连续的窄脉冲(脉宽为0.45μs),二次雷达的终端在进行信息处理的时候,要求输入信号具有足够陡峭的前沿。因此,经对数放大后,输出波形对应于输入波形不能恶化,脉冲的前后沿不会变差。特别是在对放的输入为大信号的时候,脉冲前后沿控制在120 ns以内才能保持应答处理采样稳定。

4 鉴相处理
4.1 相位差的鉴别
    单脉冲二次雷达接收到的和差回波信号的相位差反映了目标偏离天线轴的方向。对和、差接收通道的60 MHz中频信号进行鉴相处理,鉴相器根据鉴相结果产生相位符号码和置信度码。

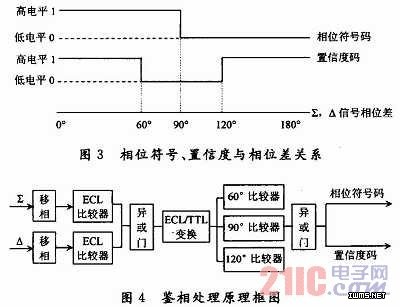

    用相位符号码来确定应答信号是在天线轴的哪个方向:处在天线轴向右方的∑,△信号是同相的,处在天线轴向左方的∑,△信号相位差180°,在天线轴向的∑,△信号相位差90°;用置信度码来表示鉴相的结果是否可信,如图3所示。



    鉴相处理原理框图如图4所示。
4.2 相位鉴别的关键问题
4.2.1 相位补偿与校准
    在对和差信号鉴相前,通过中频移相器来进行相位的校准,消除∑,△通道本身的相位差,保证鉴相结果真实可靠。选择中频移相器时,要考虑到其移相范围是否能满足通道相位差的校准。
4.2.2 噪声门限的设定
    由于接收前端有低噪声放大器、补偿放大器和中放,整个接收通道的增益会给系统带来本底噪声,把本底噪声的幅度设定为一个门限,小于这个幅度的信号都作为噪声来进行处理。
4.2.3 动态范围
    鉴相器在整个接收机的动态范围内工作正常,特别要考虑到如果和差信号强弱悬殊很大时,根据设定的系统底噪声,当其中一路信号的幅度低于噪声门限时,当作噪声来处理,鉴相结果:置信度为0(即鉴相结果不可信),相位符号在0和1之间翻转。
4.2.4 脉冲前后沿的对齐
    根据图3所示,对∑,△通道信号进行脉冲鉴相,不同的相位差对应各自的相位符号状态。相位符号在0或1不同状态时要保持前沿对齐,误差控制在30 ns以内,否则应答处理无法正常采样。
4.2.5 脉冲宽度的保持
    接收的应答信号脉宽为0.45μs,其中,上升沿和下降沿各0.1μs,经过鉴相后,相位符号和置信度的脉冲平顶需保持在0.25μs以上,使应答处理采样稳定。
4.3 鉴相处理的实验结果

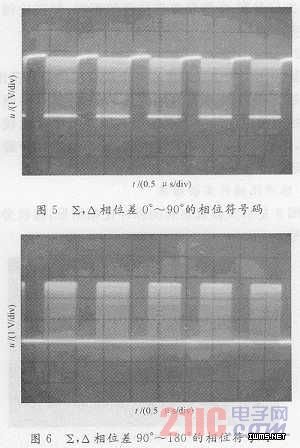

    图5,图6是示波器观察到的鉴相结果,即对应不同相位差时输出的相位符号码。
