AOC(冠捷)LM500液晶显示器的微处理器电路工作原理
来源:本站整理  作者:佚名  2011-06-21 13:40:25

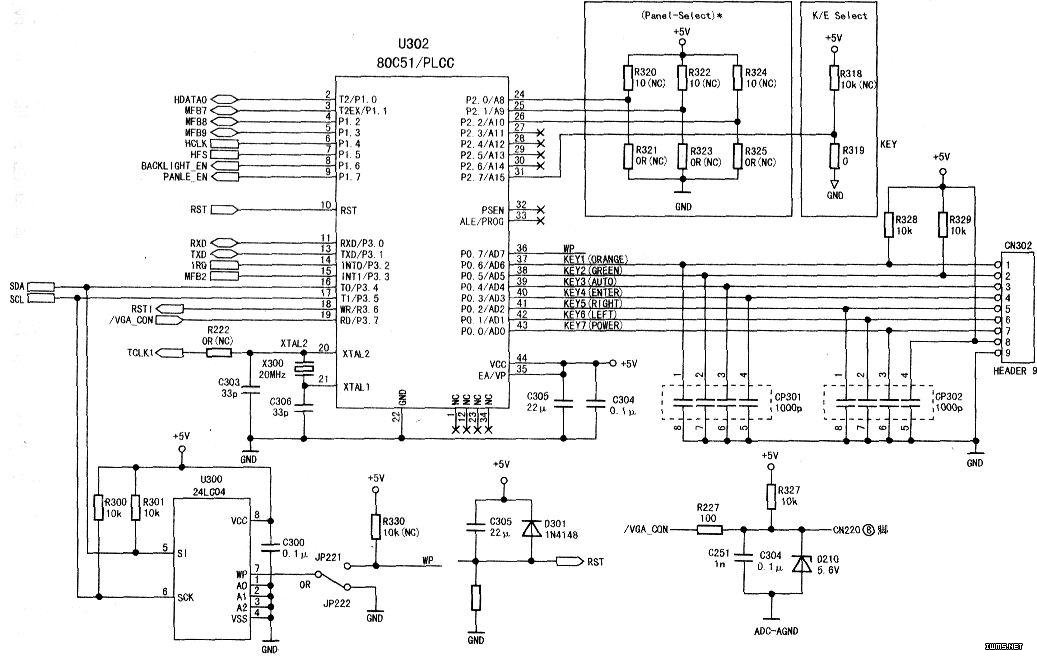

  相关电路见下图。

  下图中,微处理器为PLCC44封装的80C51单片机。

  这种8位通用单片机在各种工业和民用设备上都有大量应用。由于其必须写入相应的程序,所以尽管型号封装相同,也不能相互代换。该芯片内部集成的64kB快闪程序存储器(FlashROM),可以反复多次编程,支持电擦写,片内随机存储器(RAM)容量为512Bytes,通过专用编程器和软件可以进行程序刷新和升级,修复内部数据出错导致的故障。液晶显示器中使用的单片机的基本工作条件与彩电CPU相似,主要包括电源正常供应、复位信号正常、时钟信号正常等。下面对微处理器各功能电路进行说明。微处理器各引脚功能见附表。

引脚 符号 输入/输出 说明
1 NC   空脚
2  HDATA0 I/O 与GMZAN1通信时所用到的四位数据位
3  MFB7(HDATA1) I/O
4  MFB8(HDATA2) I/O
 5  MFB9(HDATA3) I/O
 6 HCLK o 串行时钟位,时钟输出到GMZAN1
7 HFS O 主同步信号,用于选通GMZAN1
8 BACKLIGHT_EN O 背光灯点亮使能
9  PANEL EN O 液晶屏开启使能
10 RST I 复位端
11 RXD I/O 串行数据接收端,用于用户设定调整
12 NC   空脚
13 TXD I/O 串行数据发送端,用于用户设定调整
14 IRQ I 外部中断信号输入
15 MFB2 I/O 多功能总线引脚
16 SDA 1/O IIC总线数据线,与EEPROM通讯
17 SCL I/O IIC总线时钟线。与EEPROM
18 RST1 O 复位信号输出脚
19 VGA CoN I  VGA信号输入识别
20  XTAL1   外接20MHz晶振
21  XTAL2 I 外接20MHz晶振
22 GND   接地端
24~26   液晶屏选择设置端
31  K/E SELECT I 低电平输入 高电平输入
35  EA/VP I 程序存储器访问控制。为低电平时对ROM的读操作限定在外部的程序存储器;为高电平时对ROM的读操作从内部存储器开始。并可延高电平至外部程序存储器。本机接
36 WP O 可写端,高电平允许向24C04写入数据
37 LED1(ORANGE) O 橙色LED指示驱动
38  LED2(GKEEN) O 绿色LED指示驱动
39 KEY1(AUTO)   接按键
40 KEY2(ENTER) I
41 KEX3(RIGHT) I
42 KEY4(LEFT) I
43  KEY5(POWER) I
44 VCC I 电源接+5v
