(5)执行零部件签审流程;

　　随着签审流程的启动，零部件与CAD文档一起执行签审环节。签审团队将按照预定的审签流程逐级审签。其审查内容包括：产品结构、零部件属性、CAD文档内容、CAD文档的完整性等。对于存在设计缺陷的审签流程，将被驳回到设计师处，进行修改或再设计。此时，系统将自动对Pro/Intralink中的原始模型数据进行解锁。在驳回时，签审团队可以通过ProductView工具对CAD文档进行圈阅，以标识出具体的设计缺陷。对于通过所有审签环节的设计流程，其CAD文档的发放级别被划定为“定型”。

　　(6)变更：在Windchill中实施变更;

　　如果不需要在Pro/Intralink中进行更改，则在Windchill中更改完成后再次提交签审;如果模型需要更改，则必须等到更改后的模型成功发布，才能再次提交签审。

　　(7)修改：在Pro/Intralink中修改。

　　检出需要更改的对象到工作区中，将更改对象发放级别更改为“设计”以获得修改权限，然后根据需要，更改对象的属性、模型、工程图等，最后检入更改后的对象到公共区中。

　　2.零部件及产品结构创建

　　经发布的装配件自动在Windchill系统中创建正确的产品结构。为了满足实际工作中的不同需求，系统通过对两个可选项的选择实现四类零部件及产品结构的自动创建模式。四种创建模式如图3所示。不管采用哪种方式，发布后，系统都将自动创建CAD文档并自动创建CAD文档之间的关联关系。四种产品结构创建方式的结果和特点如表1所示。

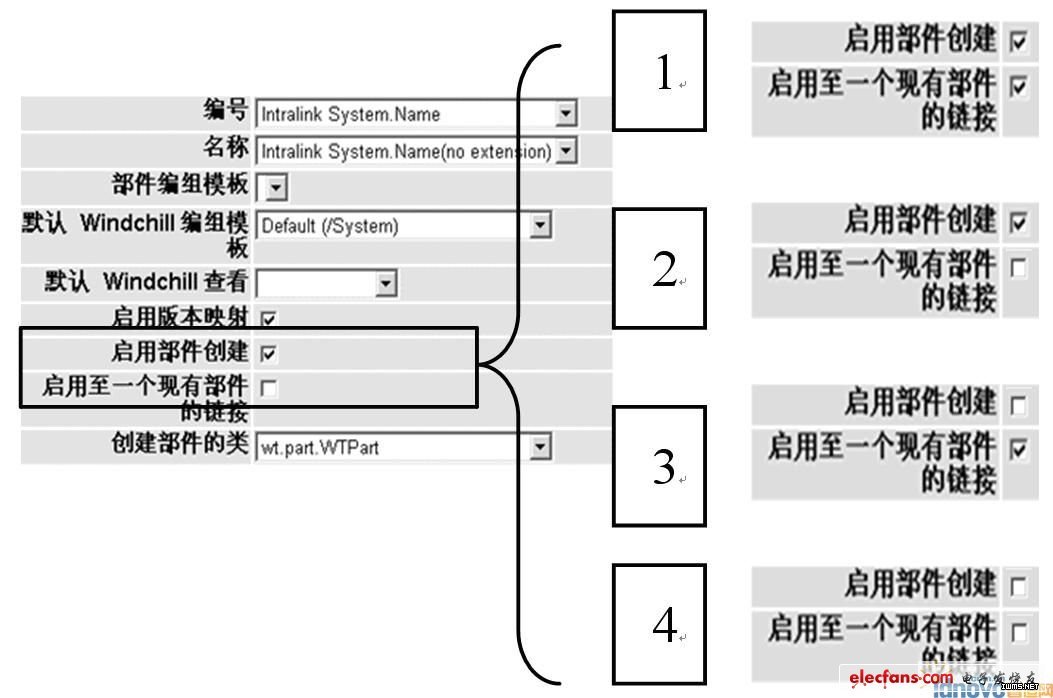

图3四类零部件产品结构创建方式

　　四、总结

　　在成功实施PDM集成应用开发后，改变了以前由结构工程师在Windchill中手工创建产品结构的模式。新系统实现了Pro/E+Pro/Intralink三维设计系统和Windchill的有效集成，并在很大程度上实现了企业级的数据集成与共享，极大地提高了设计效率。此外，新系统对企业的信息化程度的提高也起到了不可低估的作用。
