为基于CompactRIO的大型桥梁结构安全监测系统研究
来源:本站整理  作者:佚名  2011-06-23 07:28:06





3.           数据实时展示与预警软件界面

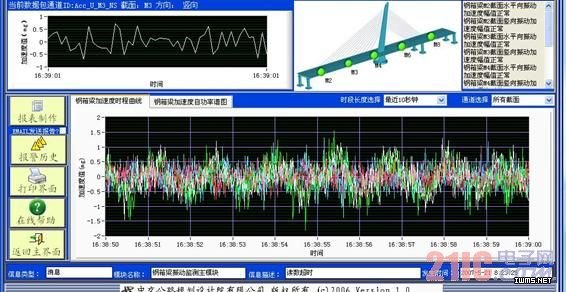

承台地震动监测项目实时显示、预警软件子模块界面如图8。除了上述各个预警软件子模块共有的操作按钮和显示控件外,该模块还有从数据处理与控制服务器传过来的1秒钟数据包波形图、安装截面位置示意图、预警灯和信息,以及当前1秒钟加速度时程曲线和自功率谱曲线图。



图8地震动监测模块

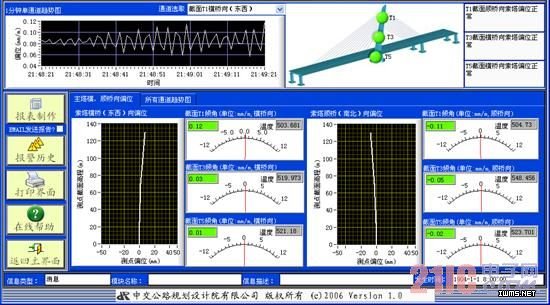

偏位监测项目实时显示、预警软件子模块界面如图9。除了各个预警软件子模块共有的操作按钮和显示控件外,该模块还有从数据处理与控制服务器传过来的1秒钟数据包波形图、安装截面位置示意图、预警灯和信息,以及当前纵横桥向当前的偏位情况实时显示。


图9 偏位子模块界面

4.           现场成果

安装在现场的工作站一共有三个,主要完成就进传感器的数据收集、整理与传输。CRIO采集模块首先对安装在大桥上的各种类型传感器的信号完成必要的预调理后按一定的采样频率进行模数转换(A/D),同时在数据采集站计算机上保存,最后各种类型的传感器的模拟或数字信号经预处理、采集后从现场的数据采集站通过工业以太网有线传送至位于管理监控中心的数据处理与控制计算机上。具体安装如图10所示。


图10 现场工作站实拍图片



五.    结论

从技术角度去讲,NI ComPACtRIO系统和LabVIEW开发环境无缝连接使用户轻松的通过图形化开发环境访问底层硬件,快速建立嵌入式系统控制和数据采集应用,大大降低了系统开发、 生产的技术风险。LabVIEW 强大的数据采集和信号处理功能极大地节省了采集终端软件的开发时间,在LabVIEW RTLabVIEW FPGA模块的配合下使得采集终端能够实时高质量地完成数据采集、信号处理、数据传送和数据存储的工作,为整个大桥结构安全监测系统提供灵活、强大的底层数据支持。

同时,恶劣的海洋环境及桥面路况影响,对NI CompaCTRIO系统的环境适应性也提出了很高的要求。事实证明,NI CompactRIO系统设计精巧而坚固,满足苛刻的工业级指标,完全适用于对可靠性有严格要求的复杂恶劣海洋环境中应用。

在国内首次将LabVIEWNI的分布式数据采集设备cRIO系列引入到桥梁结构安全监测和结构分析中去,结合先进的数据处理和信号分析技术,为大跨径特大型桥梁综合监测系统有关数据采集传输预处理与控制的建立提供了一套完备而系统的方案,在桥梁健康监测的若干问题研究中取得的一些创新性成果,对桥梁综合监测系统的发展有着重要的意义。

NI的分布式数据采集设备cRIO系列在厦门集美大桥结构安全监测系统中的实际应用是cRIO平台在国内结构安全监测领域的首次成功案例,截至目前运行正常,工作稳定,得到业内的一致好评。事实证明,NI cRIO平台是构建该采集终端的理想解决方案之一,对接下来的耗资700亿港珠澳大桥系统实施具有很强的示范性和参考价值。




本文为第十一届NI虚拟仪器技术应用方案有奖竞赛LabVIEW特别奖。关注2011年竞赛,请点击http://digital.ni.com/worldwide/china.nsf/web/all/CC516412bd0a3da448256ff2002e284f

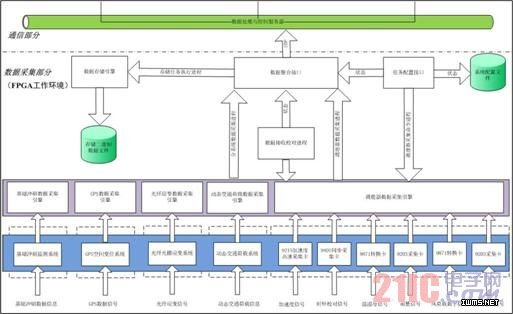

图5 数据处理与控制软件流程图
