双CPU数据处理系统设计
来源:本站整理  作者:佚名  2011-07-06 07:17:42



  2.2.1 自举引导过程

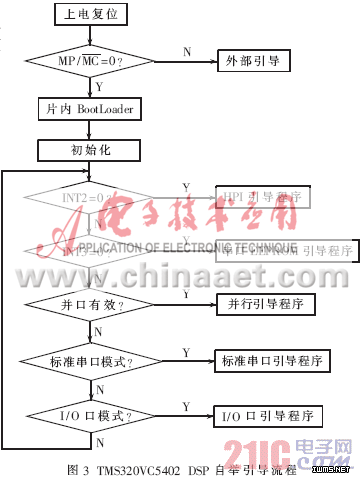

  TMS320VC5402 DSP的引导加载选择过程如图3所示。系统上电或硬件复位后,首先判断芯片的引脚。如果该引脚为高电平,则选择微处理器模式,片内ROM从程序空间移去,DSP执行FF80H处的跳转命令,跳转到F800H处的引导程序段并实现代码移植功能,如果引脚为低电平,则选择微计算机模式,片内ROM被映射到程序存储器空间,DSP执行FF80H处的跳转命令,自动跳转到内部引导程序入口地址F800H,启动内部引导程序,选择引导模式。本系统的引脚置低。

  图3为DSP自举加载的流程,上电判断为0后,依次检测INT2、INT3,当满足要求且并口有效时,即开始执行并行引导程序。否则,按引导流程依次判断,直到满足条件为止。

  2.2.2  实现自举硬件接口电路的设计

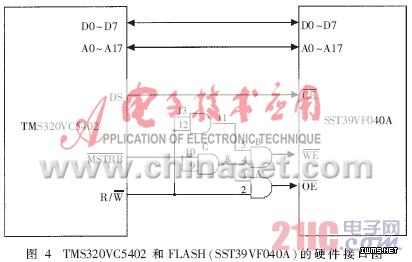

  根据设计的需要,FLASH采用TI公司的SST39VF040A。图4为TMS320VC5402和FLASH的硬件接口电路[5]。由于TMS320VC5402和FLASH都是3.3V供电,接口中TMS320VC5402的D0~D7直接与FLASH的D0~D7相连,二者的地址信号线A0~A17也相连,TMS320VC5402的DS接FLASH片选端CE,TMS320VC5402的和经逻辑组合后接FLASH经逻辑组合后接FLASH的
