高速并行光互联技术及其应用
来源:本站整理  作者:佚名  2011-07-06 07:18:39



并行光模块的应用

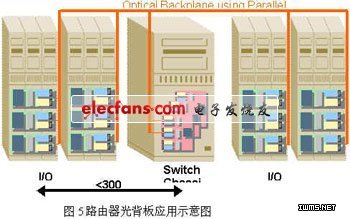

  1. 高速路由器的光背板



高速路由器的光背板

  高速路由器采用光背板,极大地简化了布线的复杂度,非常适合路由器容量的无限扩展。

  2. InfiniBand

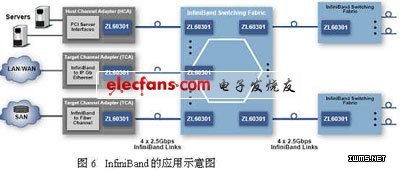

  InfiniBand的应用如图6。



InfiniBand的应用

  3. 超级计算机中的刀片服务器

  由于超级计算机是由多个CPU并行计算,数据处理和交换容量大,光互连是其内部连接的理想选择。在超级计算机系统中,一般采用4路收发一体并行光模块。

  4. 光纤通道

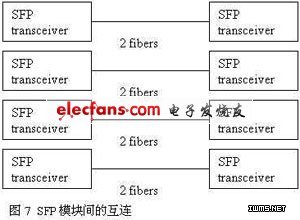

  2X光纤通道一般采用2.125Gbps SFP模块,其互连示意图如图7:



互连示意图

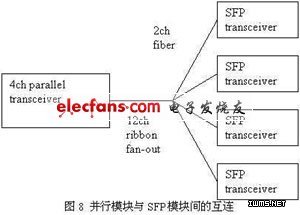

互连示意图

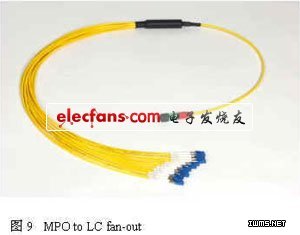

  并行模块和SFP模块间通过fan-out(图9)连接. 采用并行模块代替SFP模块,可以节省板空间和功耗,从而降低成本。



并行模块和SFP模块间通过fan-out

  展望

  光互连的发展将在未来的五年内由机架间向板间互连普及,十年内实现板内,也就是芯片间的互连。并行光模块在年内就可实现每通道5Gbps的速率传输,同时由于用量的大幅提高,成本也会接近甚至低于电互连。
