内 容
1. 简介 3
1.1 AD7606简介 3
1.2 ADSP-21479简介 4
2. AD7606和ADSP-21479配置与连接 5
3. 时序分析 6
4. 测试结果和结论 7
4.1测试结果 7
4.2结论 10
5. DSP参考代码 10
6. 参考文献 12
1. 简介
1.1 AD7606简介
AD7606是16位,8通道同步采样模数数据采集系统。AD7606完全满足电力系统的要求,具有灵活的数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。它采用5V单电源供电,可以处理±10V和±5V真双极性输入信号、同时所有通道均能以高达200kSPS的吞吐率采样。
图1 AD7606的内部原理框图。
图2 AD7606的管脚图。
• AVCC 模拟电源,4.75V~5.25V
• Vdrive 逻辑部分电源
• Vdd 模拟输入部分正电压
• Vss 模拟输入部分负电压
• DGND 数字地
• AGND 模拟地
1.2 ADSP-21479简介
ADSP-21479是SIMD (单指令多数据)SHARC家族中的一员,它基于65nm的最新工艺,具有低成本,低功耗的的特点,是一颗集成有大容量片上SRAM和ROM的32/40位浮点DSP。ADSP-21479是性能出色,266MHz/1596MFLOP:
• 266 MHz/1596FLOPS SIMD SHARC内核,支持32-bit浮点、40-bit浮点以及16/32-bit定点数据类型
• 支持多达5 Mb 片内SRAM
• 支持16位宽SDR、SDRAM存储器接口
• 数字应用接口 DAI,支持多达8个的高速同步串口(SPORT)及SPI串口
• 2个精确时钟发生器
• 20线数字I/O端口
• 3个定时器、UART、I2C兼容接口
• ROM/JTAG安全模式
• 供应196引脚CSP_BGA封装与100引脚LQFP封装产品,适合于工业客户的要求
• 供应商业级、工业级温度与汽车级温度等级产品

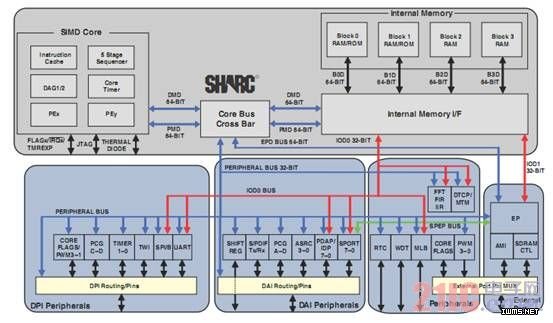

图3 ADSP-21479的内部原理框图。
