三洋CK29F2S彩电属于三洋FA1机芯，开关电源采用传统的分立元件组成的A6机芯开关电源，微处理器IC801采用QXXAVB680，图像、伴音、扫描小信号处理电路IC201型号为QZZANB488M。

　　同类机型还有：三洋CK29F2S、CK29F2N-00、CK29F2S-00、CK29F2N-00等数码彩电。

　　保护电路工作原理
　　

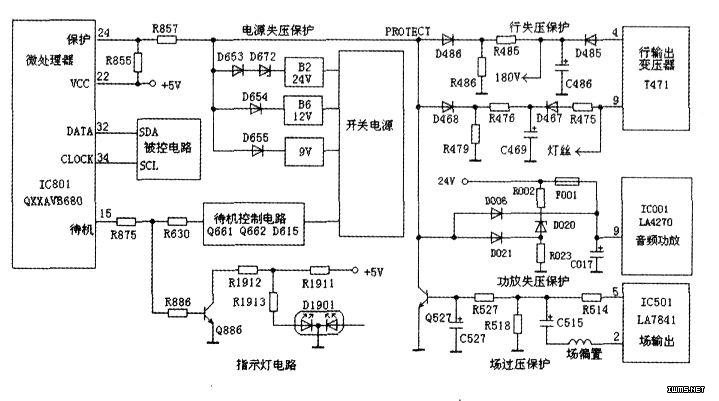

　　三洋CK29F2S彩电保护电路构成如图所示，微处理器IC801（QXXAVB680）一是通过总线控制系统对被控电路进行检测，二是在微处理器专设中断口保护检测接口，对开关电源和行输出电路输出的各路电源进行检测，检测到故障时，从开／关机控制端输出待机控制电压，整机进入保护状态。

　　1、总线系统故障检测电路

      IC801是保护电路的指挥控制中心，其（32）脚DATA数据线和（34）脚CLOCK时钟线，一是与被控电路IC201（QZZANB488M）的（14）脚SDA和（10）脚SCL相连接，二是与音频处理电路的IC1920（UPC1857ACD）的（21）、（20）脚和IC301（TC9090ANM）的（8）、（9）脚相连接，以便进行调整与控制；微处理器向被控集成电路发出控制信号，被控集成电路还向微处理器发送应答信号，微处理器根据被控集成电路的应答信号和总线上的通信情况，对整机的工作状态进行检测。当微处理器检测到被控电路传来故障信息或总线传输电路发生障碍时，根据设计程序，微处理器执行待机保护措施。

　　2.中断口故障检测电路
　　
　　IC801的（24）脚是专用保护检测引脚，外部与故障检测电路相连接，正常时，（24）脚电压为高电平（4V以上）。当故障检测电路检测到故障时，（24）脚电压将拉低，IC801据此判断被检测电路发生故障，从（15）脚输出关机低电平，通过待机控制电路，将开关管Q613基极对地短路而停振关机。IC801（24）脚中断u外接电源失压检测、行输出失压检测、伴音功放失压检测、场输出故障检测电路。

　　（1）电源输出失压检测电路

      IC801（24）脚外接的D653、D672、D654、D655对开关电源输出的B2-24V、B6-12V、9V电压进行检测。当某路整流滤波电路开路或负载短路使其供给电压下降或失去电压时，该路的检测二极管导通，IC801（24）脚变为低电平。IC801据此判断负载或电源有故障，整机进入保护状态。

　　（2）行输出失压检测电路

      IC801（24）脚外接的D486和分压电路R485、R486组成检测电路，对行输出变压器T471的（4）脚及D485、C486整流滤波所得的180V电压进行检测；D468和分压电路R476、R479对行T471的（9）脚灯丝电压（经D4467、C469整流滤波）进行检测。当上述某路电压下降或失去电压时，该路的检测二极管导通，（24）脚变为低电平，整机进入保护状态。

　　（3）场输出过压检测电路

      场输出失常检测电路南Q527和分压电路R527、R518等元件组成，对场偏转线圈下端C515负极的电压进行检测。场输出正常时，场脉冲在R518上产生的反馈电压很低，接近0V，Q527截止。对保护电路不产生影响；当场输出电压过高或c515击穿时（可能引起场输出电路损坏或场偏转线圈过热造成显像管切颈时），R518上的反馈电压升高，Q527导通，IC801（24）脚电压拉低，整机进入保护状态。

　　（4）音频功放检测电路
　　
　　在音频功放电路板中，主电路板通过KAA排插的“PROTECT”引线对功放电路供电进行检测。检测电路由D006、D021两个二极管组成，其中，D021通过R002、D020、R023分压对保险电阻F001左端的24V供电电压进行检测，D006对F001右端功放电路IC001（LA4270）的（5）脚VCC电压进行检测。若24V电源整流滤波电路发生开路故障，IC001发生短路故障，或F001烧断，相应的检测二极管导通，通过隔离电阻R862将（33）脚的电压拉低，IC801进入保护状态。

　　（5）指示灯控制电路
　　
　　保护提示电路由Q886和指示灯D1901组成。D1901为双色LED指示灯，内含红色和绿色两个指示灯。该机芯采用红色指示灯作为开／关机指示，绿色指示灯用于定时指示，由小信号处理电路IC201控制（图1中未画出）。

　　当微处理器执行保护时，开／关机控制端（15）脚输出低电平，Q886截止，D1901通过R1911获得电压导通，指示灯发光；开机时，IC801（15）脚输出高电平，Q886导通，使D1901通过R1911、R1912分压后获得电压，D1901的供电电压降低，发光亮度变暗。
