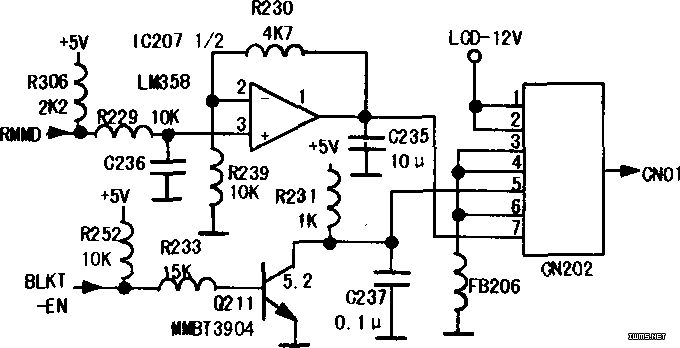

机型名称 | 3、背光亮度控制电路 由数字电路板上视频处理芯片中嵌入式MC:u输出的PWMI)控制信号加到IC207(3)脚,经放大从(1)脚得到ADJ送到CN202-CN01(7)脚,然后通过电阻R17//R12分压加到IC01的(14)脚内误差放大器的反相输入端,与同相输入端的基准电压比较,得到误差电压与IC01的(18)脚的锯齿波电压比较,产生PWM调制信号控制IC01输出激励方波宽度来调整半桥电路的导通时间,改变输出功率大小即流过CCFL管的电流实现背光源亮度控制。 在前图电路中,6只CCFL灯管的亮度为加到IC01的(14)脚的控制电压成反比,即该脚ADJ直流电压越低,与基准电压比较得到误差电压越大,充电锯齿波电压上升到这一值所需时间越长,通过PWM调制IC01输出方波脉冲宽度增大半桥电路导通时间延长,CCFL灯管流过电流增大亮度也越强。 4.背光灯电流检测保护电路 开机6只CCFL灯管点亮后,流过每支灯管的电流分别由D14~D19整流,R23∥R22、R25∥R24、R27∥R26、1k32∥R31、R34∥R33、R36∥R35分压,得到相应的直流电压作为每支灯管电流采样,经D08~D13后混合加到IC01(9)脚内电流检测放大器,与内部基准电压比较,产生误差信号由IC01(10)脚电容进行频率补偿加到另一通道的PWM比较器,与DSC振荡产生的锯齿波电压进行比较,得到PWM调制关断信号,通过控制调整半桥电路的导通时间来稳定流过CCFL灯管的电流。 如果某种原因使流过CCFL管的电流增大,则整流分压反馈至IC01(9)脚FBC电压增大→与内部基准电压比较产生的误差电压减小→经PWM调制使IC01输出激励方波宽度变窄一半桥电路的导通时间缩短一流过CCFL灯管电源减小。 在PWM控制器IC01(9)脚接口内部还设有一路比较器,通过检测该脚外接电平转换管Q02、Q24漏极的电位来判断确认每只CCFL灯管的工作状态,以便执行灯管异常(如灯丝脱落、老化等)保护。 流过6只CCFL灯管的电流由。D14→D19整流,分别在R22+R23、R24+R25、R26+R27和R31+R32、R33+R34、R35+R36上形成电压降,再经相应的隔离二极管D01~D03和D06、D04、D05加到Q03~Q05和Q25~Q27的栅极。6只CCFL,灯管工作正常时,经整流转换加到Q03~Q05和Q25~Q27栅极的灯管电流采样电压依次为8.8V/9.0V/8 9V和8 4V/8.7V/8.2V,Q03~Q05和Q25~Q27六只场效应管都饱和导通,结果Q02和Q24截止,保护电路不介入电源变换工作。 6只CCFL灯管只要有1只出现灯管脱落开路或衰老电流急骤减小,则加到六个场效应管Q03~Q05和Q25~Q27中相应电流采样电压为零或急骤下降,对应的场效应管截止,结果导致Q03~Q05或Q25~Q27中3只场效应管截止,Q03~Q05截止→Q02饱和导通;Q25~Q27截止→Q24饱和导通。IC01(9)脚电位被下拉到0.1V低电平→内部比较器翻转关断IC01输出的4路激励方波通道一高压变换电路停止工作。以确保整屏亮度均匀一致,杜绝某一只灯管亮度异常引起亮度不均匀或出现暗区。 5、过电压保护电路 在前图中,脉冲变压器T03(7)-(6)绕组产生的高压脉冲由电容CY03和C19分压采样,再经D20整流,C11滤波加到IC01(2)脚内比较器的同相输入端,在其反向输入端加有o.85v的门限电平,如果T03(7)-(6)绕组高压脉冲幅度升高,使加到IC01(2)脚的HV采样电压达到0.85V,则比较器翻转触发Rs锁存器复位,关断激励方波通道使高压变换电路停止工作。 | ||||||
. |
|||||||
