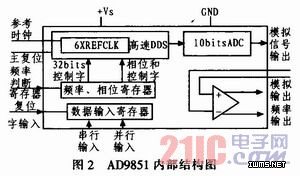

设相位累加器的位数为N，相位控制字的值为FN，频率控制字的位数为M，频率控制字的值为FM，内部工作时钟为Fc，最终合成信号的频率和相位可由下式来决定：F=Fc·FM／2N，θ=2πFN／2M。其中M=32，N=5，外部输入25 MHz的时钟，经过内部6倍频后为fc=150 MHz。由于不需要设置相位，所以五位相位控制字一直写入0，频率控制字为FM=2NxF／Fc。
3．2 有效值检波模块

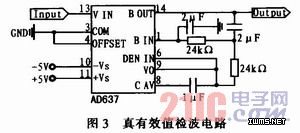

真有效值检波电路采用ADI公司的AD637，该芯片根据真有效值计算公式，直接输出信号的有效值电压，原理图如图3所示，通过使用片内后级滤波网络可以有效减小带内纹波。在C_AV口接入1μF的电容，在输入信号频率小于1MHz时，幅度的测量误差小于1％。精度非常高。
3．3 限幅放大电路
在对信号进行相位测量前，要先将其整形为方波。但当信号经被测网络后幅值有较大变化，可能出现信号较强时超出后级处理芯片的测量范围，而信号较弱时又不能够被后级处理芯片识别的情况。由于对信号进行频率或者相位的测量只需要知道其周期信息，而非幅值信息，因此在把正弦信号整形成方波的模块中，采取限幅放大，而不采用单纯的LM311整形电路，可以达到更好的效果。

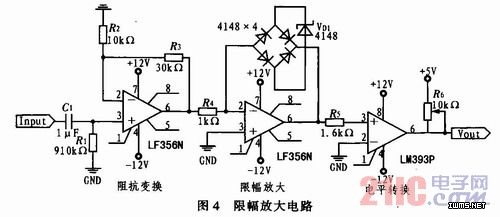

具体电路如图4所示，此限幅放大电路由前级同相放大、限幅放大和电平转换电路3部分组成。前级同相放大电路主要起到阻抗变换的作用；限幅放大电路采用二极管1N4148实现负反馈桥式限幅。如果输出信号幅值大于5 V，桥式电路的二极管导通，稳压二极管工作，将电压钳位于5 V左右；电平转换电路将放大后的信号经比较后整形为方波信号。转换为TTL电平，便于送入后级电路处理。
由于比较器一级的输入输出电压都很大，因此电路中的运放芯片应该选取超高摆率、输出电流大、耐压高的运放。同时，为使进入比较器的信号更加稳定，应选取增益带宽积较大的运放。综合以上因素，选取LF356。其增益带宽积达到5MHz，摆率12V／μs，远满足设计要求。
