2．1．1 RS-485通信

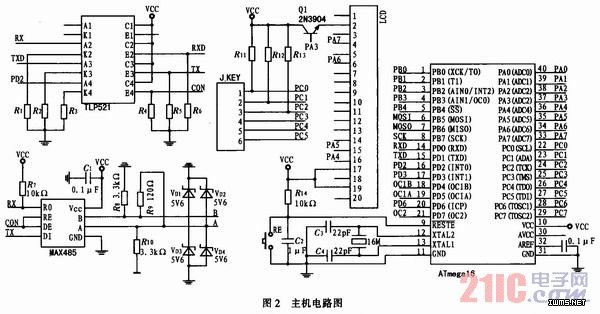

RS-485总线通信模式由于具有结构简单、价格低、通信距离和数据传输速率适当的优点而被广泛应用于楼宇控制、监控报警等领域。但RS-485总线存在自适应、自保护功能差等缺点，如一些细节处理不好，常会出现通信失败等故障，因此提高RS-485总线的可靠性十分重要。在该电路中使用的接口芯片MAX485是Maxim公司的一种RS-485芯片，采用单+5 V电源工作，额定电流为300 μA，采用半双工通讯方式，它的结构和引脚简单，内部含有一个驱动器和接收器。RO和DI端分别是接收器的输出和驱动器的输入端，与单片机连接时只需分别与单片机的RXD和TXD相连即可。RE和DE端分别是接收和发送的使能端，当RE为逻辑0时，器件处于接收状态，当DE为逻辑1时，器件处于发送状态，因为MAX485工作在半双工状态，所以只需用单片机的一个管脚PD2控制这两个引脚即可。A端和B端分别是接收和发送的差分信号端，当A引脚的电平高于B时，代表发送的数据为1，当A的电平低于B端时，代表发送的数据为0。同时将A和B端之间加匹配电阻R9，一般可选120 Ω的电阻。在图2中使用四位一体的光电耦合器TLP521让单片机与MAX485之间实现了完全的电隔离，消除了相互干扰，提高了电路的可靠性。
2．1．2 键盘输入和输出显示电路
液晶显示选用的OCM128x64是128x64点阵型液晶显示模块，可显示各种字符及图形，可显示四行汉字，满足本设计的要求，可与单片机直接接口，具有8位标准数据总线、6条控制线及电源线。键盘输入和显示输出电路如图2中所示，LCD与单片机的连接使用数据串行输入方法，数据通过PA7和LCD串行输入端输入，PA4、PA5为片选信号，PA6为读写使能信号。输入按键为8个，用2x4键盘接PC0～PC5实现。
