1．2 DVR的基本关系

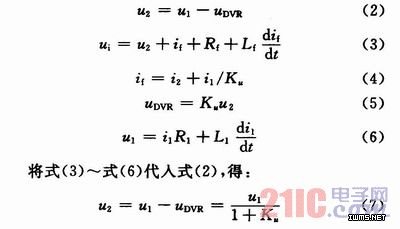

    当供电线路出现电压暂降时，通过串联变压器Ts，DVR向敏感负荷提供补偿电压，其规律为：

    式中：u1为敏感负荷额定电压；i1为敏感负荷额定电流；u2为DVR耦合到电网的电压；uDVR为DVR输出电压；Rf，Lf为敏感负荷的等效阻抗；Ku为变压器变比；if为滤波电流；Rf，Lf为LC滤波器的阻抗；Cf为滤波电容；ui为逆变器输出电压。式(7)表明，DVR的补偿电压u2与敏感负荷的额定电压u1之间的关系。

    2 三相四线制DVR主电路设计
    2．1 供电线路现状
    (1)拉丝生产工艺线供电线路为三相四线制。额定电压为AC 380 V(相电压为220 V)，一旦发生非对称电压暂降，存在负序和零序电压。
    (2)敏感负荷由8台5．5 kW变频电机组成，额定功率约44 kW。
    2．2 DVR主电路设计
    (1)补偿结构。采用以3个单相桥为基础的分相补偿结构，分相控制，3组逆变单元相互独立，互不影响，其中一相出现问题另外两相仍可继续运行。
    (2)变流单元。直流单元由全桥不可控整流桥和滤波器组成，得到直流电压约为335 V。逆变器选用西门子IGBT模块作为开关组件构成电压型逆变电路。考虑谐波或电流畸变，峰值电压为1 200 V。
    (3)耦合方式。DVR与供电线路的耦合方式采用串联升压变压器耦合，可将逆变器与电网相隔离，采用升压变压器的目的是降低逆变器直流侧电压等级，提高装置的可靠性。
    (4)输出侧滤波器。在DVR装置中，为消除串联变压器耦合方式可能出现的高次谐波，加装了LC滤波器。
    (5)储能单元。DVR储能单元采用接在供电线路(网侧)处的不可控整流电路。这种接法的优点是：可为DVR连续提供能量，补偿的持续时间较长，谐波电压较少(和挂在负载侧相比)，同时降低了储能单元的成本。
