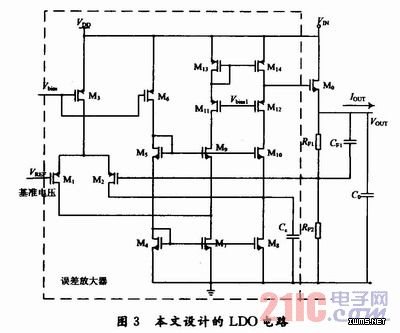

这种反馈网络产生了一个零点zf和一个较高的极点pf，设置极点pf大于单位增益频率，即RF2／／RF1>1／(CF1·pf)。
    不施加片外电容时，LDO的传输函数为：

    式中：Ca，roa为分别误差放大器输出a端的寄生电容和输出电阻；gp0，rp0分别为调整管M0的跨导和小信号输出电阻；Aamp为误差放大器的增益。由式(7)增益L0随着负载电流增大而降低，而极点p1随负载电流增大而升高，极点p2基本保持不变，对于不施加片外电容，其等效串联电阻RESR所提供的零点不存在，在输出负载电流IOUT=0时，调整管输出电阻rp0最大，gmp0最小，故小负载电流时，环路稳定性变差。为满足LDO稳定性要求，IOUT必须有一个最小输出电流，以保证M0的输出极点P1不会太低。为保证极点P2和零点zf相近而抵消，须适当减小调整管M0尺寸。在本应用中，LDO输入电压为2．5 V，用于为1．2 V核心电路供电，调整管M0的VDS=1．3 V，所以M0可以取较小尺寸。

    本设计采用了一阶温度补偿带隙基准电压源，图4所示为带隙基准电压源的核心电路，这里采用了典型的一阶温度补偿电流模结构。其中M1，M2和M3宽长比相同，R1=R2，A0为误差放大器，误差放大器的同相端接Va端，反相端接Vb端。为了保证电路的稳定性，必须保证电路中由M1，Q1和R1组成的正反馈网络的反馈系数小于M2，R2，Q0和R0组成的负反馈网络的反馈系数，即要求：

  运算放大器A0使Va，Vb两点电压相等，忽略电阻的温度系数，电流I0为PTAT电流，I1为CTAT电流。通过选择，可以得到-40～+85℃范围内温度系数小于4．76ppm／℃。
