其他特点

独立的可调电流限值

每个输出端上的开关电流限值可设置在2A至4.8A之间。这扩充了可安全实现的负载组合数量，在诸如短路等极端情况下没有发生封装热过载的风险。同样，电流限制可用于在紧凑型设计中对器件加以保护，在此类设计中，电感器的饱和裕度有所减低以满足尺寸方面的限制条件。

独立同步

除了标准的0°和 180°外，独立同步还可在两个输出之间容许任何相差。LT3692A的相差通过控制同步信号的占空比来调节。

分频

分频使得能够调整每个通道的工作频率来优化总体性能及尺寸。通道1的运行频率可设置为通道2频率的1、1/2、1/4 或 1/8。图3示出了一个 3.3V/2.5A/550kHz通道和一个 1.2V/1A/2.2MHz 通道应用电路的布局。V_OUT1相对较低的550kHz频率可将通道1的输入电压提升至36V，同时满足最小接通时间要求并保持高效率。V_OUT2 的2.2MHz高频率则允许通道2使用较小的组件，如图3所示。尽管尺寸减小了，但电性能和热性能并没有任何下降。

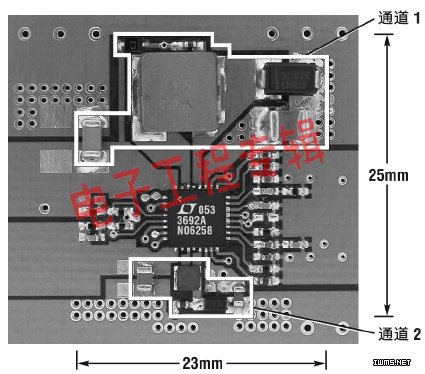

图3：双通道3.3V/2.5A/550kHz、1.2V/1A/2.2MHz应用电路的布局。通道 2 所需的占板面积为通道1的一半

结论

LT3692A是一款双通道输出单片式稳压器，该器件将典型单片式稳压器的易用性和紧凑的解决方案尺寸与分立式多芯片解决方案的灵活性完美地结合在一起。其高瞬态电压耐受能力、芯片温度监视器、独立型比较器构件、可调电流限制、可调开关频率和分频功能、以及独立同步特点使LT3692A适合于众多应用，而其他单片式芯片是不能做到的
