二、半桥功率变换电路
　　
　　IC2、Q4、Q5、T2、D4等元件组成半桥功率变换电路。APFC电路校正后。输出约400V的直流高压，直接加到Q5的漏极。

　　IC2（IR2151S）（1）脚的启动电压由IC1的（12）脚提供，其输出时间由IC1（2）脚外接的Rl2与Cl4决定。

　　该电压瞬间最大值为20V，工作电压为l6V，再经IC2内部15.6V稳压管稳压后为振荡电路与驱动电路供电。IC内部振荡电路的振荡频率由（2）、（3）脚外接的II23与C20决定。IC2（5）、（7）脚输出临界导通信号，使Q4、Q5交替导通，当Q5导通时，电流从Q5的D、S极进入T2的（3）-（4）绕组，电流在绕组中呈线性增长，并存储能量；Q5截止时，Q4导通，T2（3）-（4）绕组中的电流下降，并在T2（1）-（2）绕组产生感应电动势，经D5整流、C4滤波、D8稳压后，送到IC2（1）脚（电源端）替代启动电压。Rl3~Rl5、Q2、Q3为IC2的电源控制电路。T2次级（5）-（7）、（6）-（7）绕组中的感应电动势经D4整流及C8、L4、C9、L5滤波后，输出+9V（2A）的电压。

　　三、稳压电路精
　　
　　密稳压集成电路IC4（TL431）、光耦IC3及R40~R44等元件组成稳压电路。若因某种原因导致C9两端电压升高时，由R42~R44组成的分压电路所分电压也随之升高，IC4（8）脚电压就会高于2.5V的基准电压，（1）脚电压下降，流过IC3（1）、（2）脚电流增加，其发光强度增加，（3）、（4）脚内部所接光敏三极管的基极电流也相应增加，从而导致IC1（3）脚反馈电压上升，经IC内部运算处理后，IC1（11）脚输出的脉宽变窄，Q1导通时间缩短，从而降低APFC电路的输出电压，。最终使输出电压稳定在9V；反之，电压降低，在该稔压电路的作用下，将升高APFC电路的输出电压。

　　四、保护电路
　　

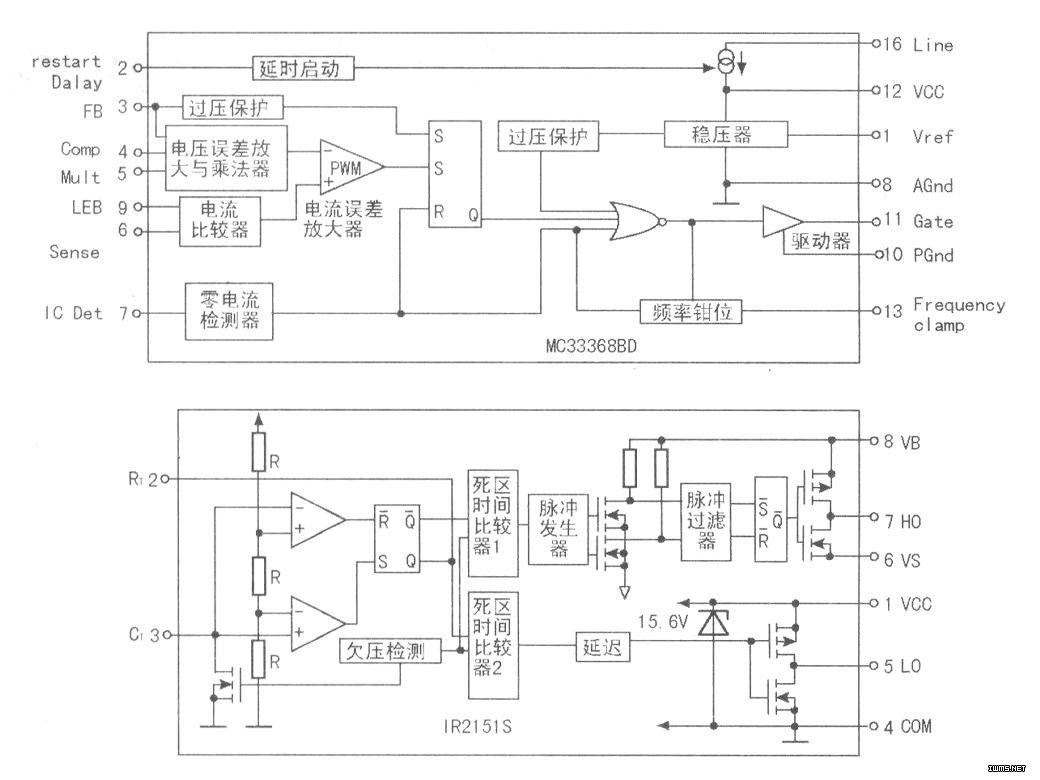

　　该电路的保护电路主要设在IC1与IC2内部，如下图所示。IC1具有过压、欠压及延时启动等功能；IC2具有欠压检测保炉功能。
