具有自学习功能的编码集成电路PT2262解码器设计
来源:本站整理  作者:佚名  2011-08-05 08:36:08



    2.2 接收电路

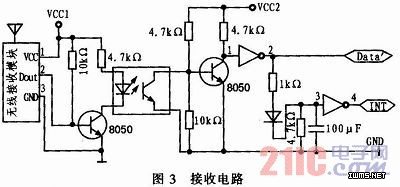

    接收电路由无线接收模块,信号变换模块和89C51单片机组成。无线接收模块集无线接收、解调、放大、整形于一体,并能输出与TTL电平信号兼容的数字信号。信号变换模块主要完成信号隔离、编码反相、为单片机提供中断信号功能,如图3所示。



    当接收到编码信号后,编码信号反相后送到单片机的P0口进行解码,同时在INT端会产生下降沿,并在整个信号接收过程中保持低电平,当发送端停止发送编码信号后,INT回到高电平,INT端口信号为单片机解码提供中断信号。89C51单片机完成软件解码和控制外部执行电路功能,外接4 MHz晶体振荡器,如图4所示。由于采用中断方式判断有无发射信号到来,从而大大减少了单片机处理开销,降低了功耗,也提高了抗干扰性能。




    3 解码原理
    3.1 波形分析
    PT2262每次发射时至少发射4组码字,每组字码之间有同步码隔开,一个码字包括同步码、地址位、和数据位,波形振荡频率f=2x1000x 16/Rosc kHz,其中Rosc为振荡电阻。图5所示的一个码字从左到右依次由“f”、“f”、“f”、“f”、“f”、“f”、“f”、“f”、“0”、“0”、“1”、“0”、同步码组成。


上一页  [1] [2] [3]  下一页
