先科XK-200型冰热两用饮水机原理分析
来源:本站整理  作者:佚名  2011-08-06 14:50:46



  一、原理简述

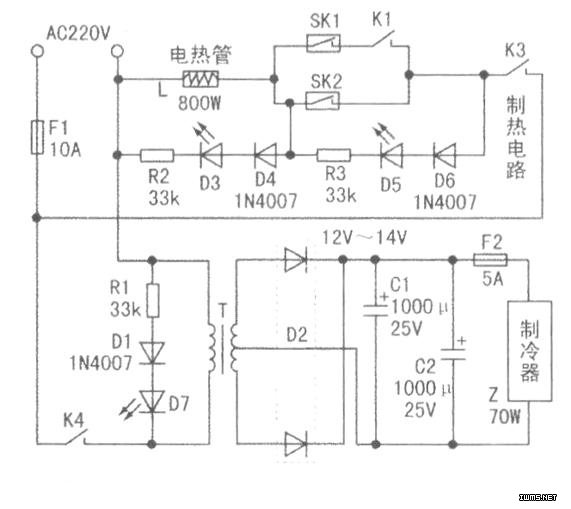

  先科XK-200型冰热两用饮水机电原理图如图所示,其中上半部分为制热电路,下半部分为制冷电路,其工作原理是:当接下加热开关K3后,AC220V经电热管L、加热温控器(88℃)S1(2形成回路,电热管L全功率(80OW)发热,水箱中水温被加热升高,同时,市电还经D4整流,R2限流后使加热指示灯D3发光(红色),保沮指示灯D5(橙色)因SK2导通短路而熄灭。当水沮被加热升至88℃时,加热温控器SK2断开,加热停止。这时市电D6半波整流,经D5、R3、L形成同路,使水箱中水处于保温状态。同时,D5发亮。若此时急需沸水,可再接下加热开关K1,这时市电经K3、K1、加热很控器(95℃)SK形成回路,水箱中水又被全功率加热。显然,D3重新破点亮,而D5因SK1接通短路而熄灭,直至水温升至95℃后,D3才再次熄灭,水箱中水再次处于保温状态,D5又重新点亮。如需冰水时,应先断开加热开关K3(假设饮水机先处于加热或保护状态),然后再接下制冷开关K4(若水箱中水未处于加热或保温状态,可直接按下制冷开关K4),此时市电经变压器T降,半桥D2全被整流,C1、C2滤波后获得l2V~l4V直流电,加至半导体制冷器Z两端,使其制冷,从而使水箱中水降湿,此时市电经R1限流,D1整流,使制冷指示灯D7(绿色)发光,表明饮水机处于制冷状态。

  二、故障检修实例

  例1:不能制热、制冷,所有指示灯不亮。

  先查市电正常,再查输入保险F1(1OA)已熔断。更换后再次熔断。这说明负载有明显短路故陋。垃终查出是电热管L内部发热丝与管壁短路,致使电阻变小而过流熔断F1。更换电热管L后,故障排除。

  例2:不能制热,制热指示灯D3也不亮。

  经查,电热管L两端无220V电压,查温控器SK1、SK2正常,显然加热开关K3开路。焊下检查,果然不通。换新后故障消失。

  例3:一直加热,不能保温,且保温指示灯不亮显然这是温控器SK2内部巳短路损坏。更换SK2后故障排除。

  例4:制冷效果不好。

  经查l2V~l4V直流电压明显不足,显然故陪在整流坡坡系统。测电容C1、C2容量正常,且也无漏电现象。再测整流半桥D2,发现已有一只开路。用一只lN5405二极管并联在损坏二极管两端后,l2V电压恢复正常,制冷效果也恢复,故障排除。
