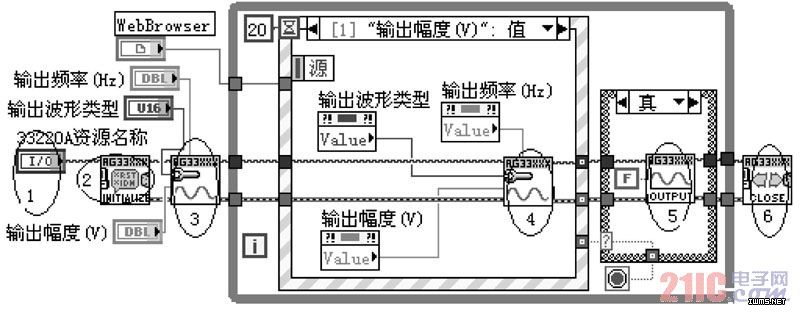

无线网络监测程序输出幅度（ V） 事件结构[7] 如图3所示。

图3 无线网络监测程序输出幅度（ V） 事件结构

　　3. 2 利用Act iveX 容器控件进行设计

　　利用两个A ctiveX 容器控件设计的无线网络监测程序前面板，在该界面中分别单击“加载33220A”和“加载3032B”后， 分别将33220A 和3032B 仪器内部的仪器网页254. 2. 20: : inst0: : IN STR“, 是指定设备的会话句柄， 通过该标识符对该设备进行操作。椭圆2 Initialize. vi 它主要完成仪器识别查询、复位仪器到指定状态、发送初始命令到仪器， 任何程序开始前必须调用该子vi 一次。椭圆3 用到Conf igure Standard Waveform . vi, 直接的通过程控接口， 实现对信号发生器功能控制， 并在这个子vi 中设置输出频率（ Hz） 、输出波形类型、输出幅度（ V） 。椭圆4 与椭圆3 实现功能完全相同， 不同的是当输出波形类型的值改变时， 发生输出波形类型事件， 将输出波形类型值的属性，通过属性节点值传递给Conf igure St andard Waveform .

　　vi, 从而达到改变输出波形类型的目的， 当输出频率调节（ Hz） 、输出幅度（ V） 值改变时， 同样产生相应事件， 达到改变其输出值的目的。椭圆5 用到Enable Output . vi, 实现的功能是当按停止键时， 停止仪器输出任何信号， 这样可以保证程序停止后， 仪器输出端口无任何电位存在， 从而保证仪器安全。椭圆6 释放系统资源和简单错误处理。

　　图4 是无线网络监测程序LOA D 事件结构。

图4 无线网络监测程序LOAD 事件结构
