此电路实现了在Mos 漏极电压达到谷底时开通，尽可能地减小了Mos 管漏极对地电容在高电压情况下放电造成的损耗。

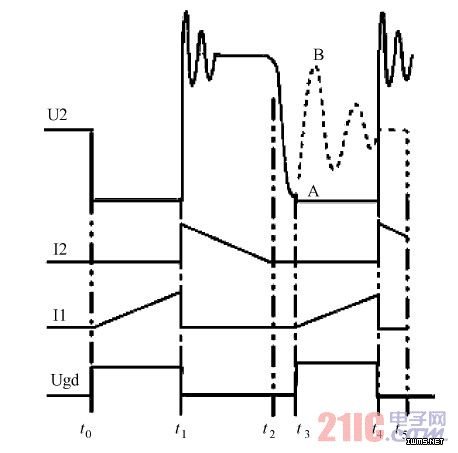

图2 电路工作时各点波形图
2.3 同步整流驱动设计
在一般的反激式开关电源中， 二次侧的整流二极管损耗也是电源效率的重要影响因素之一， 可以通过选用低导通压降的肖特基二极管来缓解这个问题。但一方面， 这种改良对性能的影响并不是非常显着； 另一方面， 在本应用中， 输出电压较高， 而肖特基二极管的反向耐压一般较低， 难以满足要求。
比较好的方法就是采用同步整流技术， 用导通电阻低的Mos 管替代传统的整流二极管。同步整流按照工作方式可以分为外驱型和自驱型，按工作原理分， 又可以分为电压型驱动 、电流型驱动和谐振型驱动等。这些同步整流方式各具特点，但也各有不足。文献中提出了一种较为实用的电流型同步整流驱动方案， 但由于将Mos 管的门极驱动电压钳位在输出电压， 而门极击穿电压较低， 因此只适用于较低输出电压的情况。
本文提出了一种新型的混合型同步整流方案，电路结构如图3 所示， 其工作原理简单描述如下：

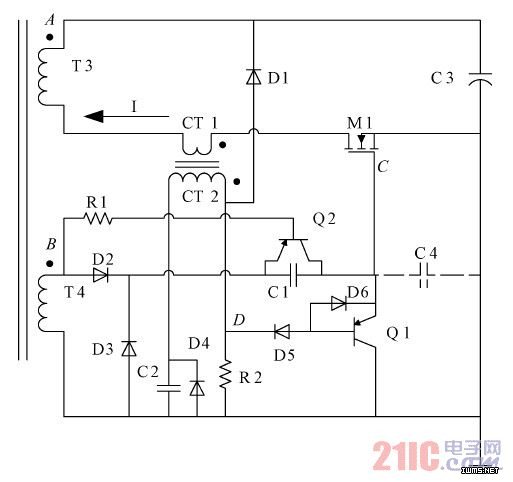

图3 同步整流方案的电路结构
