松下E2、E3机芯背投影彩电具有故障自检功能，当电视机发生故障时，如果屏幕显示功能正常，可进入故障自检状态，在屏幕上显示故障自检信息，供维修时参考，其进入故障自检显示状态的方法如下。
进入故障自检显示：正常电视收看状态下，按遥控器上的“定时关机”键和背投彩电控制面板上的“音量-”键，即可进入故障自检状态。

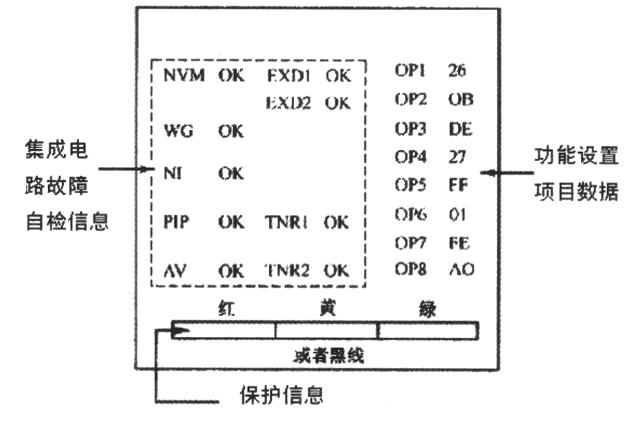

故障自检显示内容：进入故障自检状态后，频道号码自动回到1，屏幕上显示自检相关信息，供维修时参考，如图所示。屏幕上主要显示以下三种信息：
(1)屏幕右侧显示该机功能设置项目的数据，该数据按十六进制显示，与电视机的电路配置、功能设置有关，不可随意调整和更改。如果出错，会引起电视机功能丢失或引发其他奇特故障，需进入维修状态，按照屏幕上显示的数据进行恢复。
(2)屏幕的左侧以代号方式显示自检信息。集成电路的代号代表的集成电路如下：
NVM，存储器ICl211；WG，德国立体声解码电路IC2102；NI，NICAM解码电路IC2001；PIP，画中画处理电路；AV，AV/TV转换电路IC3001；EXD1，主画面处理电路ICl806；EXD2，副画面处理电路ICl210；TNR1，主调谐器；TNB2，副调谐器。集成电路后部显示自检结果，显示OK表示正常，显示NG表示不正常。
(3)屏幕的下部以彩条的形式显示保护自检信息。显示黑色或黄色彩条表示电视机工作正常；若显示其他颜色彩条，表示电现机曾经发生过流、欠压故障。
退出故障自检显示：在故障自检状态下，按遥控器上的任意键即退出故障自检状态。
