松下GP11机芯大屏幕彩电具有故障自检功能，通过总线系统对被控电路进行状态检测，当检测到被控电路发生故障时，将故障信息存储到存储器中，进入自检模式后，可在屏幕上显示自检信息，供维修时参考，其进入故障自检显示状态的方法如下：
进入故障自检显示：正常电视收看状态下，按遥控器上的“定时关机”键和电视机控制面板上的“音量-”键，即可进入故障自检状态。

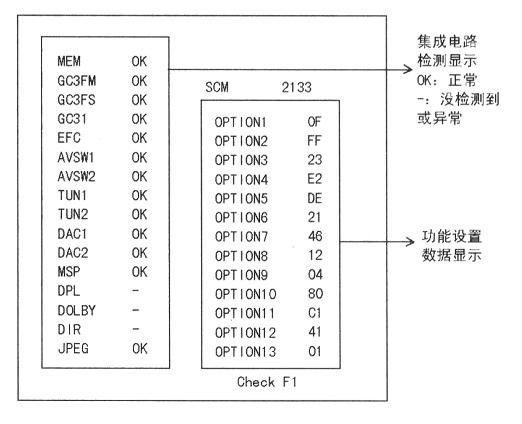

故障自检显示内容：进入故障自检状态后，屏幕上显示自检相关信息，如图所示，供维修时参考，屏幕上主要显示以下三种信息：
(1)屏幕右侧显示该机功能设置项目的数据，其设置项目以16进制的方式显示设置数据，与电视机的电路配置、功能设置有关，不可随意调整和更改。如果出错，会引起电视机功能丢失或引发其他奇特故障，需进入维修状态，按照屏幕上显示的数据，进行恢复。
(2)屏幕的左侧以代号方式显示自检信息。集成电路的代号代表的集成电路如下：MEM：存储器(DG板)，AVSW2：AV/TV开关2(A板)，GC3FM：主核心IC(DG板)，TUNI=TNROOI主调谐器(A板)，GC3FS：副核心IC1(DG板)，TUN2：TOO2副调谐器(A板)，GC31：副核心IC2(DG板)，DAC1：D/AC转换1(A板)，EFC：75Hz场频变换(A板)，DA:C2：D/AC转换2(A板)，AVSW1：AV/TV开关1(A板)，MSP：立体声解调(A板)。集成电跑后部显示自检结果，显示“OK”
表示正常，显示“NG”表示不正常，无该集成电路配置时也显示(3)屏幕的下部以彩条的形式显示保护自检信息。显示黑色或黄色彩条表示电视机工作正常；显示其他颜色彩条表示电视机发生过流或电压失常故障。
退出故障自检显示：在故障自检状态下，按遥控器上的任意键即退出故障自检状态。
