DS28E04可寻址开关

 　　DS28E04是带有2个PIO的1-Wire EEPROM。PIO上电时处于非导通状态，POL引脚需要接高电平(5V)。两个PIO的控制方式与DS2413相同，因此图10和图11也适合这种情况。寄生供电模式下，通过一个低于15s的1-Wire总线低电平使DS28E04进入上电复位。DS28E04具有PIO状态锁存功能，因此，它支持事件检测(条件搜索)和短路检测(虚线)。通过Reset Activity Latches命令清除锁存。

　　全面替代(DS2408可寻址开关)

　　图7所示的电路用于替代：a) 一路1-Wire开关输出和控制输出，但不支持事件/短路检测;b) 一个带事件/短路检测的1-Wire开关输出。这限制了2路可寻址开关的选择。为了全面替代器件，需要5个PIO通道(图12)。

　　全面替代电路采用两个模拟开关(U2、U3)，开关受控于DS2408 8通道可寻址开关(U1)的PIO端口P1和P2。P2、P3口连接在1-Wire开关输出通道，支持短路和事件检测。P4用来替代控制输出。P5至P7留作它用。必要时，可以利用P5控制另一个模拟开关。从而获得第三路1-Wire输出，通过P6支持短路/事件检测。P7和P4用来指示三个1-Wire通道的哪个通道处于有效状态。

　　按照与DS2413相同的方式控制DS2408的PIO，因此图10、图11仍然适合这里的应用。可编程DS2408的条件搜索，在其PIO引脚检验是否发生事件。通过Reset Activity Latches命令清除锁存。

　　与其它可寻址开关不同，DS2408需要一个外部复位信号(U4)来保证PIO在上电后处于非导通状态。寄生供电模式下，1-Wire总线上一个短于5s的低电平将使DS2408进入上电复位状态。

　　ESD保护

　　DS2409在1-Wire输入和两路1-Wire输出通道都内置了ESD保护，不再需要额外的ESD保护机制。1-Wire可寻址开关的1-Wire输入通道同样具有ESD保护，但其PIO引脚都未加ESD保护。多数模拟开关的ESD保护都很有限，建议增加ESD保护电路，特别是对于连接1-Wire输入和输出通道的引脚。在选择ESD保护器件时，应选择电容较小的器件，符合这类条件的ESD保护器件有：MAX3202E/MAX3203E/MAX3204E或MAX3207E/MAX3208E系列。

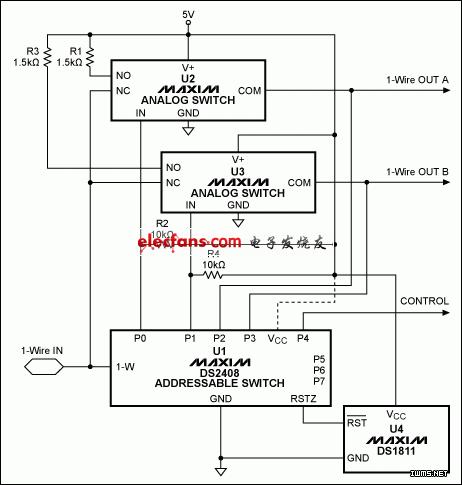

　　图12. DS2409全面替代电路

　　总结

　　DS2409对于构建单主机大型1-Wire网络非常有效。其它的应用包括：门禁控制和双主机1-Wire网络的智能接入点。但是，DS2409已进入停产阶段，这会给一些用户造成麻烦。本文重点介绍了支持同样应用的一些DS2409替代方案。
