1  前言

　　防盗问题随之而来，这给隐形防盗网留下了广阔的市场。目前国内市面上常用的隐形防盗网主要是国产品牌，国外的品牌极少，大多是利用红外线或微波探测直接报警的，其误报率很高。本设计是利用综合探测，通过计算机比较分析，再作出是否报警的判断，从而减少误报率。

　　2  设计思想


　　本装置的主要功能是防从阳台、窗台入室的盗贼。当屋内有人活动时，盗贼一般不敢来，所以这时装置不应有报警动作；而当屋内无人或无人活动（主人睡觉）时，盗贼就有可能“乘虚而人”，这时装置就应作好准备，如发现阳台、窗台有“外访者”就发出警报。本装置还设置了“严防”功能供使用者选择，装置处于“严防”时，无论屋内是否有人，只要发现阳台、窗台有“外访者”就发出警报。

　　3  系统构成

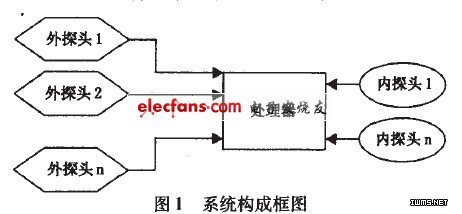

　　如图1所示，设计的装置主要由外探头、内探头和处理器三个部分组成，外探头选择型号为RK一308的双元红外线幕帘式被动移动探测器，用来探测是否有“外来者”，分别在需要监控的阳台、窗台各装一个进行监控。内探头选择型号为RK一1 10DT的双元红外线移动探测器，用来了解是否有人在屋内、客厅、睡房、书房和厨房等处活动，根据具体要求来决定内探头的数量和位置。处理器主要由单片机构成，它接收内、外探头的信号进行分析，判断是否报警。单片机选用8751单片机，其内部资源有4KEPROM、128RAM、2个16位定时器、5个中断源、32位I／O线，其资源足够本设计使用。

　　现假设要监控的对象是一套两室一厅的房子，其中有一个阳台、四个窗台（客厅、主房、书房、厨房各一个），因为客厅的窗台和阳台在同一位置，所以需要监控的是一个阳台和三个窗台共4个点，分别在这4个点装上一个外探头。又在客厅、主房、书房、厨房各装上一个内探头。在单片机里，我们选择P1口为外探头信号的输入口，P2口为内探头信号的输人口，其中外探头1（客厅阳台）信号由P1.0输入、外探头2（主房窗）信号由P1.1输人、外探头3（书房窗）信号由P1.2输入、外探头4（厨房窗）信号由P1.3输入；内探头1信号由P2.0输入、内探头2信号由P2.1输入、内探头3信号由P2.2输入、内探头4信号由P2.3输入。而P3口为报警信号的输出口，为了明示报警点，对应4个监控点我们分别设置了4路报警信号输出：P3.0输出阳台报警信号、P3，1输出主房窗报警信号、P3.2输出书房窗报警信号、P3.3输出厨房窗报警信号。这样可以使用户及时了解哪个位置报警。

　　4  系统软件设计

　　前面提过本系统有“严防”和“智防”两种工作状态，这里用一个“状态设置开关”来设定系统是工作在“严防”还是工作在“智防”状态。在“智防”时，只要屋内有人活动，系统就不对阳台、窗台作“监防报警”；当屋内持续“一段时间”无人活动，系统就开始对阳台、窗台进行“监防”。这“一段时间”的长短具体根据用户的睡觉、平时在阳台活动等生活规律来设定，假设“一段时间”取5rain，那么在程序中我们就通过调用“延时5s的子程序”，再让它重复N=60次，N的值用三对拨码开关进行设定。

　　具体程序如图2所示。

　　5  结语

　　该系统结构简单、运行可靠、价格便宜。可根据用户的具体情况，设置内、外探头的数目和等待时间的长短。如果用户需要，通过修改程序还可对报警情况作记录，以便用户了解情况。
