那么，OEM 厂商将如何全面实现平衡呢？为各个标准和现场配置构建专有平台并非解决之道。像大多数企业一样，基站厂商也有商业盈利目标，那就是限制研发和产品支持费用并从资源的优化配置中获利。理想情况下，他们应拥有一套能从中生成多种配置以满足不同运营商需求的基站平台设计。由于软件是一项重要的投资，并占据基站设计中的很大一部分，因而拥有一套软件可移植性和可重用性的解决方案至关重要。OEM 厂商需要的通用硬件平台能以极少的重复设计支持多种无线配置，从而能够优化研发成本、加速产品上市进程。为了应对这一挑战，我们需要能大幅优化软件开发及重用性的通用基站片上系统 (SoC) 平台。
TI 提供理想的解决方案
TI 提供的通用 SoC 平台使基站 OEM 厂商不仅能够设计多标准平台，而且还能创建特定于标准的平台。TI 在此方面拥有独特的优势。TI 功能强大的创新型 KeyStone 架构可为基于通用软件/硬件平台之上的多种器件，从而可支持各种通用的无线标准，非常适用于从微小型单元到宏单元配置的各种解决方案。KeyStone 平台使 OEM 厂商能通过以下详述的两种方案实现运营商的多标准目标。
KeyStone架构 多标准支持的第一步即在于 TI 的 KeyStone 架构。该 KeyStone 架构采用可同时提供具有定点和浮点处理能力的高级 DSP 内核（C66x），从而使 OEM 厂商和运营商无论在现在当前的部署中还是在将来的高级天线和算法配置中都能实现差异化功能。该款拥有通用 I/O 接口及 SoC 基础架构的内核使软件的重复使用和移植变得简单便捷。此平台包含一套可优化研发工作的通用工具，而且在通过单个解决方案平台开发多个产品时能够显著加快上市进程。KeyStone 架构见图 1。
KeyStone 多内核 SoC 架构在业界率先提供了完整的多核性能。KeyStone 可为所有的处理内核、外设、协处理器和I/O 接口提供非阻塞接入。部分能充分发挥多内核性能的创新功能包括：多内核导航器、TeraNet、多内核共享存储器控制器 (MSMC) 和超连结。
4

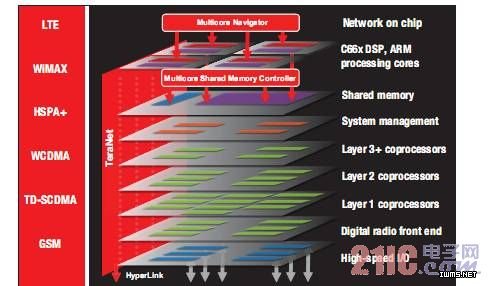

图 1 –－ TI KeyStone 多内核 SoC 架构：理想适用于多标准实施
多内核导航器 — TI 多内核导航器是一款基于分组的创新型管理器，能够控制 8,192 个队列且能在各种子系统之间提取连接。多内核导航器拥有可实现通信、数据传输以及任务管理的统一接口以及“一次性零拷贝复制”范式，能够以更少的中断数和更低的软件复杂度实现更高的系统性能。
我们以多内核导航器的运行原理为例，多内核导航器不仅能够进行任务调度，面且还能在无需外部管理的情况下指示下一个空闲的 DSP 内核读取任务并进行处理。其可从如下几个方面简化软件架构并提高基站的性能。
• 动态资源/负载共享
• 跨子系统通信时可减轻 CPU 的开销/延迟
• 基于硬件的任务优先级排序
• 动态负载平衡
• 适用于所有 IP 模块（软件、I/O 和加速器）的通用通信方法
多内核导航器可在无需 CPU 干预的情况下控制数据流，从而释放移动数据所需的 CPU 周期，并能将片上通信速率提高达每秒20 亿条消息。此外，其还能大幅简化软件架构，以使开发周期更短、资源利用更合理。
使用 TI KeyStone SoC 实现多标准无线基站 2011 年 2 月
5
TeraNet — TeraNet 采用层级交换结构，能够在 SoC 内组合交付超过 2Tb 的数据传输带宽。这从本质上确保了内核或协处理器再也不会缺少数据，并能够交付名符其实的处理能力。由于交换结构属于层级式而非常平坦的纵横式，因而整体功耗能够在空闲状态下大幅降低，并能以最小的时延提供非常高的性能，这也是新一代基站的关键要求。
多核共享存储控制器 (MSMC) – MSMC 是一种可用于增强性能的独特存储器架构。MSMC 允许内核在不使用任何 TeraNet 带宽的条件下直接访问共享存储器。MSMC 可在各内核和其他 IP 模块之间对共享存储器的存取进行判优，从而消除了存储器争用的情况发生。DDR3 外部存储器接口 (EMIF) 可直接连接至 MSMC，从而不仅可减少与外部存储器获取相关的时延，而且还能提高速度并支持基站应用的需求。
超链接 — 超链接是一个具有 50Gbps 总吞吐量的互连协议，其可实现高速度的低协议层通信以及与其他 KeyStone、FPGA 或 ASIC 设备的互连互通，并能够提供从主器件到同伴器件的透明的存储器映射接入。这就能够大幅简化软件编程，并为 OEM 厂商实现可扩展的解决方案提供了无缝路径。
这一系列功能强大且高度灵活的 SoC 组件是设计高效率多标准基站的关键。鉴于 2G、3G、4G 系统之间存在各种复杂性，频分复用系统对时分复用系统的挑战性以及区域部署的多变性，若不从一个坚实的基础开始，想要在所有的平台上使用通用的 SoC 等于纸上谈兵。
