6．电话线路状态检测电路。

电话线路状态检测电路由ＩC4（MC14069BUP）六反向器的F1、F2、F3、F6组成，U1报警拨号后，开始等待检测电话线路的工作状态，以确定下一步的执行动作。根据拨号后电话线路接通、占线、有无应答等不同状况，将不同特点的交流电压信号经F1、F2、F3、F6放大整形，送U1的{18}脚进行识别。同时，该电路在设置存储状态，还作为U1声控录音的检测电路。

7．监聴电路。

监聴电路由LED2、话筒MＩC1、R20、Q9、R18、R19、C4、D7、C5、U4的F5、F4、R16、R17、Q8、R13、R14、R15等元件组成。工作状态受U1的⑨脚电平及R20、R19、Q9、D7组成的电子开关控制；F5、F4组成两级直接耦合话筒前置放大器，Q8等组成单管末级话筒信号放大器。当U1的⑨脚为低电平时，D7导通，话筒前置放大器F4的输出端（也是末级放大器Q8的输入端）等效接地，话筒放大电路无输出。同时U1⑨脚的低电平使Q9截止，话筒MＩC1的直流偏置回路不通（其正负端等电位），不能工作，关闭话筒对电路的影响。

当U1的⑨脚输出高电平时，D7截止，对话筒放大器的工作状态没有影响；同时，Q9导通，MＩC1的负端电位变低，MＩC1可以正常工作。话筒拾取的监聴信号最后由末级放大器Q8的集电极输出，经Q6、Q5送至电话外线。

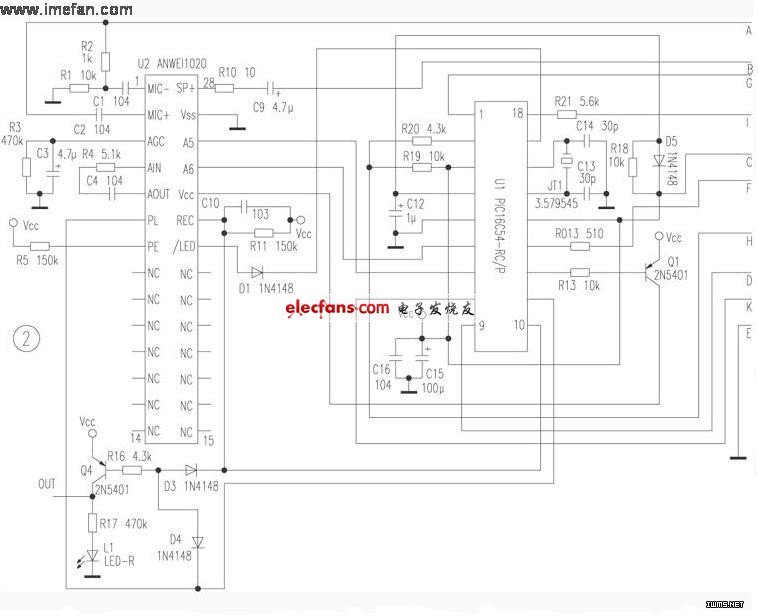

8．单片机控制电路

单片机控制电路是该机的核心。各控制功能由固化的程序决定。维修时，只要了解各个端口的功能就可以了。单片机各引脚功能如下：①脚为录音／放音识别，高电平时执行录音操作，低电平时执行放音操作；②脚为报警（录音）触发控制，低电平有效；③脚、{14}脚接电源；④脚为上电复位；⑥脚、⑦脚为录（放）音分段控制，输出变化的高低电平；⑤脚接地；⑧脚为电源控制，报警时保持高电平；⑨脚为监聴控制，高电平有效；⑩脚为录音控制，低电平有效；{11}脚为放音控制，低电平有效；{12}脚为语音电路电源控制，低电平有效；{13}脚为模拟电话摘／挂机控制，高电平摘机，低电平挂机；{15}脚、{16}脚为系统时钟脚；{17}脚为录音段尾检测输入；{18}脚为电话线路状态检测输入。
