因此电容E1上的电压(即三极管T2发射极电压)能维持在约20～24 V，同时线路上的信号经10 kΩ电阻加到三极管T2的基极，在信号波形高电平期间三极管截止，在信号波形的低电平期间三极管T2饱和导通，于是在三极管T2的集电极输出倒相的波形，再经过非门U3F的输出端得到了TTL电平的串行数据信号。下位机向上位机输出数据和下位机从上位机获取数据的工作原理同上所述。
2．3 电源

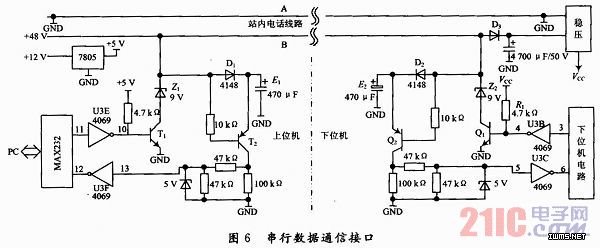

    系统电源有+12 V和+48 V两组，12 V电源是220 V市电经变压器变压、整流滤波、稳压取得，供上位单片机等电路使用；+48 V电源是+12 V电源经DC—DC变换后得到，作为电话通信环路(包括电话机)所需的电源，同时也作为下位单片机系统以及内侧电话接口的供电电源，馈电原理见图4、图5和图6。图6中的+12 V电源由电源插座引入，经三端稳压器7805稳压后供给上位单片机等电路。图5中，+48 V电源由电源插座引入后，一路经R2，CZ4供给站内电话机使用；另一路经R1，CZ3送入站内的电话线路，经过站内的电话线路，又送至图4中下位机的CZ2，经稳压器U7：78L05供给单片机AT89C51及数据采集等电路、经三极管Q3供给内侧电话接口。
    外侧电话接口的供电由电信局的电话线路提供(仅在模拟提机时)。

3 结语
    该装置能有效实时监测、记录高压变电站异常地电位变化情况和变化过程，为变电站运行故障诊断提供分析依据；光纤耦合高压隔离电话接口能有效防止站内的异常高压被引到电话馈线上；本装置中所设计的斩波式串行数据通信接口简单可靠，具有特色，可实现数据传输与远端电子装置的馈电共线，且抗干扰能力很强。在后继的研究中，将继续引入无线监测方式把数据传送至更远的控制中心。
