在省去了这些元器件之后，为了实现高精度的恒流/恒压(CC/CV)特性，聚辰GT5010采用新的技术来监控负载、电源和温度的实时变化以及元器件的同批次容差，采用了原边调节技术、变压器容差补偿、线缆补偿和EMI优化技术。因此GT5010提供高达±5%范围恒流精度。能很好的匹配不同材质LED的生产一致性要求。

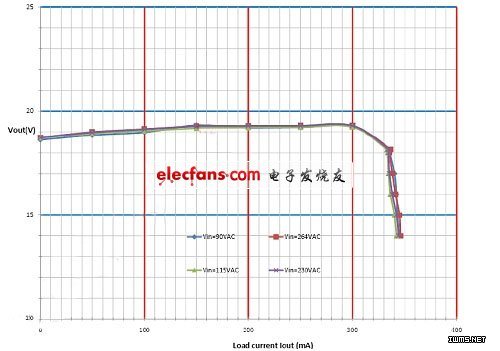

　　图三、 GT5010 在85~264V输入时恒流特性。

　　满足最新“能源之星5.0”标准

　　该方案目前可以支持3W，5W，7WLED照明使用。并符合美国能源之星5.0 和UL 8750 LED照明 安全标准。经过实际测量在6.3W LED功耗下，该方案能量效率达到78%。同时在加上适当外围器件后，其PFC值可以待到0.8。

　　表一 6.3W LED转换效率。

　　SOT23-6封装

　　为适应LED内部结构要求，GT5010封装采用了SOT23-6。在典型应用情况下，比同类产品减少5~8个器件。非常适合MR16，E14 LED等对体积有较高要求的照明产品使用。

　　过温保护特性

　　GT5010 内置过温保护特性将非常好的保护LED在极限情况下工作。

　　小结

　　采用聚辰GT5010和GT1N60，GT2N60的LED驱动方案已经获得业绩广泛的认可。已经应用在3W，5W和7W高性能，低成本MR16， E14，E27和GU10等LED照明上。后续基于最新PFC控制技术的新产品不久也将上市。
