在网卡发送模式正确初始化后，即可进行数据发送操作。首先用户层发出发送数据的请求，然后该请求通过HEROS系统协议栈发给MICREL网卡驱动层，最后发出数据。发送前要注意：
    (1)此时该网卡没有在接收数据包，否则会引起时序混乱，导致网卡最后失效，所以在发送的时候要去判断信号量micrel_int_1_flag是否为0，如果为0，则可以发送，为1则表明此时正在接收数据包，不可以发送。
    (2)发送长度要以四个字节对齐。GET_4BYTES_AUGNMENT(uOrgPktLen，&len)；
    实际发送长度为len。
2．4 接收处理函数

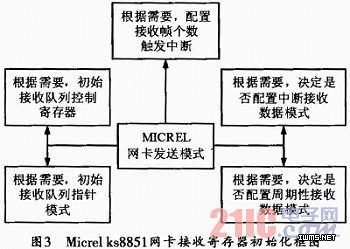

    Micrel网卡接收寄存器的初始化框图如图3所示。在网卡接收模式正确初始化后，即可进行数据接收操作。首先用户层发出接收数据的请求，然后该请求通过HEROS系统协议栈发给MICREL网卡驱动层，最后接收数据。接收时需注意：

    (1)首先要从帧头中获取帧长度byte_count，最大为1518，并且必须把byte_count按4个字节对齐；
    (2)其次要将Micrel芯片的接收中断关闭，接收完毕后，再打开接收中断。
    (3)注意帧开始的2个字节和最后4个字节不要读到接收缓冲区。

3 结束语
    本文介绍了以HEROS为核心、KS8851作为网络接口芯片的终端接口，通过TCP／IP协议栈与本文讨论的网卡驱动，用PINg ip地址命令可以得到ICMP reply响应。MICREL芯片具有性价比高、连接方便等特点，是进行嵌入式以太网终端设计时的主要控制芯片之一。
