4. 软件设计

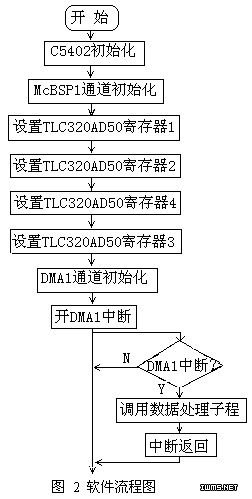

　　本系统软件由C5402初始化程序、McBSP1初始化程序、TLC320AD50初始化程序、DMA1通道初始化程序和数据处理程序构成。C5402初始化程序完成DSP堆栈、CPU时钟和运行状态的设置。
　　McBSP1初始化程序设置McBSP1的工作状态：运行在时钟自由运行状态下，接收/发送帧同步信号和移位时钟信号都由外界驱动，每帧一字，每字16位，接收数据和发送数据都无延时。 TLC320AD50初始化程序完成TLC320AD50相关寄存器的设置：选择INP/INM为模拟信号输入端，15+1位ADC和15+1位DAC模式，工作在主机模式，不带从机，采样频率为10.67KHz，模拟信号输入和输出放大增益均为0dB。 DMA1通道初始化程序初始化DMA1，具体程序如下： …… stm #0005h， 55h ；选择DMA1通道


　　stm #0041h， 56h ；设置McBSP1接收端为DMA事件的源地址 stm #0200h， 56h ；设置DMA事件的目的地址 stm #0100h-1，56h ；设置直接传送数据个数为0100h个 stm #5000h， 56h ；设置McBSP1接收同步模式，一帧接收一个字 stm #404dh， 56h ；设置DMA工作在多帧模式，源地址不调整，目的地址按单元地址索引寄存器DMIDX0的值为步长进行调整 stm #20h， 55h stm #0001h， 57h ；设置单元地址索引寄存器DMIDX0的值为1 stm #0282h， 54h ；设置DMA1通道为高优先级并使能DMA1通道 ……
　　5. 结束语
　　本文提出的DMA结合多通道缓冲串行口McBSP组成数据采集系统的实现方法，大大减少CPU的工作量，简化软件设计，有效地利用DSP的硬件资源，提高信号采集系统的执行效率,已经在本校信号处理实验室的DSP系统中得到很好的应用。
