3 可编程控制器多谐振荡器实施的接线图

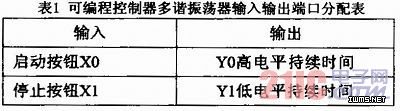

    可编程控制器多谐振荡器的实施最终要反映到三菱 FX2-24MR型可编程控制器的输入／输出接线上，图4为可编程控制器多谐振荡器实施的接线图。SB1为启动按钮，SB2为停止按钮，24V直流电源为可编程控制器外加的直流电源。

4 运行观察
    根据所设计的可编程控制器多谐振荡器梯形图，采用型号为FX2-24MR的可编程控制器，把可编程控制器方式开关置于运行“SHOP”档，通过计算机及数据线把程序写入到可编程控制器中，再把可编程控制器方式开关置于运行“RUN”档，合上X0，我们会看到与Y0联接的指示灯亮1s后熄灭，紧接着与Y1连接的指示灯亮1．5s后再熄灭，以后交替循环进行，按X1可结束工作任务，从而达到工作任务所设计的要求。实际运用时，将指示灯更换成负载就可以正常工作了，Y0输出频率为f、占空比为q的方波，Y1输出频率为f、占空比为(1-q)的方波。

5 扩展小结
    当我们需要任意频率f、任意占空比q的方波，我们只需改变图2和图3软件中的时间继电器T0、T1的参数就可以实现。方法如下：
    将f和q代入公式

    计算出t1=q／f，t2=(1-q)／f。T0时间继电器中的参数K就选择计算出来的t1×10，T1时间继电器中的参数K就选择计算出来的t2×10，修改好这二个参数后再按前面所叙述的方法将程序写入到可编程控制器中运行，我们所要求的结果就可以实现了。
