2 LTC4350软硬故障及热插拔保护
电源输出短接到地或输出电压异常高一般称之为“硬故障”，这类故障需要立即将损坏的电源模块与负载断开。电源开路故障和负载电流分配故障一般称之为“软故障”，此时电源输出电压虽然正常，但多个电源模块间电流分配不均。为此，需要在开关电源LTC1629和负载之间加上两个功率MOSFET（M1 和M2 串联，如图1所示），在模块出现“硬故障”和“软故障”时，隔离故障模块。当电源LTC1629输出短路，Isense功能块检测到Rsense上的大于30mV的反向电压并且超过5μｓ时，外部功率MOSFET栅极电压马上降低而使M2 开路，断开与负载的连接，过压保护通过0V引脚外接的电阻分压网络监视电源输出电压，一旦0V引脚电压超过设定的1.22V阈值，则外部功率MOSFET的栅极电压被拉低而使M1开路，断开与负载的连接。
当电源首先作用到UCC引脚时，功率MOSFET栅极电压被拉低，一旦UCC升高并大于设定的欠压锁定阈值1.244V，LTC4350的UV引脚发挥作用。如果UV引脚电压大于1.244V，外接功率MOSFET栅极开始由10μA的电流充电，GATE 引脚电压开始以斜率10μA/CG缓慢上升（如图2所示），这个缓慢充电过程允许电源输出在不受干扰的情况下平稳接入负载。而当电源断开时，UV 引脚电压将低于1.22V，LTC4350迅速将外接功率MOSFET栅极放电，使负载与电源之间断开，这样就实现了LTC4350本身的热插拔功能。

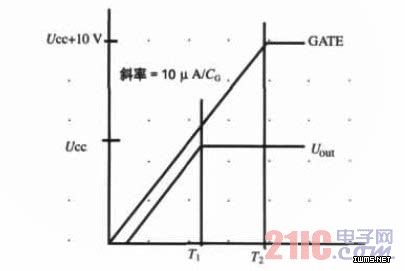

图2 接通电源时GATE引脚电压
3 热插拔设计
