2 测量系统软件设计

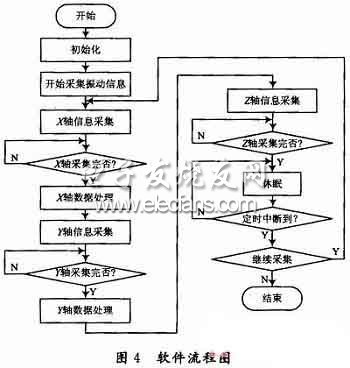

　　在对振动传感器的三个轴的电压信息进行采集时，把A/D转换器的工作方式设置成了自由转换方式，采用轮询方式分别对X，Y和Z轴的电压信息进行采集，然后进入休眠状态。通过定时计数器设定一个时间，定时时间到从休眠状态唤醒，继续采集X，Y，Z三轴的电压信息。

　　3 系统实现及实验

　　本文实现的振动测量系统，MMA7260振动传感器实现振动信息采集，单片机对数据进行A/D转换和处理。需要指出的是，在实现的样例系统中加入了RS 232串口，以将测量数据输到PC机，方便系统调试。

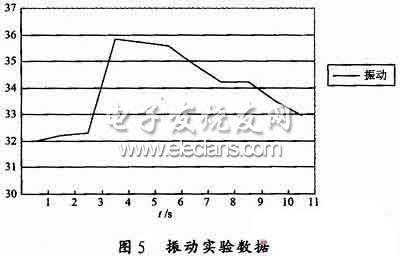

　　为了验证本文设计的系统，在实验室环境下进行了运输振动模拟测试。实验时，把振动传感器MMA7260固定在玩具小车上面，晃动小车以产生振动，同时采集振动传感器输出的数据。部分实验数据如图5所示，可以看出，当小车受到振动时，传感器能明显地检测到振动的信息。
