蓝相液晶技术的进步
来源:本站整理  作者:佚名  2011-08-18 08:02:04



  4.2 GTG 的响应时间

  指定的八个灰度等级及其对应的作用电压如图8 所示,测量响应时间时使用的驱动交流波形的周期组成为:10ms 高压跟随40ms 低压。测量获得的各灰度等级之间转换时的响应时间如表2 所示,表中T10 表示归一化透射率为10%,器件上所需加的电压可由图8 查出,为58.1V,其余类推。如果将表2 中所有X连成一根斜线,该斜线将矩形表分成上下两个三角形。则上三角形中的数据为由低灰度等级向高灰度等级变化的响应时间,即上升时间;下三角形中的数据为由高灰度等级向低灰度等级变化的响应时间,即下降时间。

  由表2 可知,所有的上升时间和下降时间都小于400μs ,全部的响应时间小于1ms。增加驱动电压可减少上升时间,但下降时间与驱动电压无关。

表2 测量获得的各灰度等级之间转换时的响应时间

  GLEESON 和Coles 在研究BP- LC 全开状态和全关状态之间转换时给出了上升时间和下降时间的公式(3)、(4)。式中γ1 是扭曲粘度系数,Ec 是临界电场,Vc 是临界电压,Δ&epSILon; 是BP- LC 介电常数各向异性。公式(3)表明下降时间与驱动电压无关;公式(4)表明上升时间随驱动电压V的增加而下降。

  用公式(5)可以计算GTG 的上升时间,式中的Vb 是达到后一个灰度等级所需加的电压。实验证明用公式(5)计算所得的数据与测量值很接近。

  以上研究说明BP- LC 的GTG 响应时间也足够短,并且可以采用过驱动技术来降低GTG 的响应时间。

  5 用μ -IR 和μ -MS 分析悬浮在BPLC中单体的聚合度

  PS- BPLC 是一种最重要的宽温度范围BP- LC,需要在BP- LC 中形成一个聚合物网络结构。通常采用紫外光(UV)处理悬浮在BP- LC 中的聚合物单体,处理后形成的悬浮在BP- LC 中的聚合物的网络结构及其聚合度,很大程度上决定了PS- BPLC 的温度特性。

  测试LC 中单体聚合度的基本思路是:设法将LC 中未被聚合的单体全部萃取出来,称出其重量,由于原先加入LC 的单体总量是已知的,由此可以计算出聚合度。由于PS- BPLC 中在聚合前进入的单体含量较少(<10%),因此只能采用色谱- 质谱联用(GC- MS) 分析方法或液相色谱- 质谱联用(LC- MS)分析方法。这两种方法的缺点有两个:(1)因为不能肯定是否已将未被聚合的单体全部萃取出来,所以由此计算出的聚合度并不是很准确;(2)测得的聚合度只是LC 盒中整体的平均值,无法获悉各层中的单体聚合度。采用微观分析法(例如微观红外光谱法μ- IR、微观采样质谱法μ- MS)则可以直接深入洞察LC 盒中每一个小区域中的聚合物和单体,即使LC 中原加入单体的含量<1%。

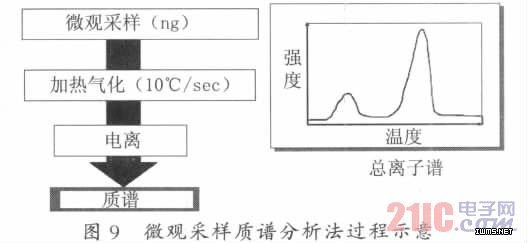

  用μ- IR 可以获得功能团的信息;用μ- MS 不只可以获得微量不纯物的信息,还能获得聚合物的分子结构。μ- MS 是一种新的微观分析方法,具有三大特点:(1)可以分析纳克(ng)量级的微观样品;(2)可以分析高挥发性物质;(3)能获得更准确的热谱。μ- MS 分析示意如图9 所示。

  用上述两种微观分析方法分析了一个掺有10% 单体的BP- LC 盒不同层中的聚合度和剩余单体的比例,结果如下:

  UV照射前,LC 层中的聚合度为5%,前后两个界面上的聚合度为30%,但聚合物的结构不完整;UV照射后,LC 层中的聚合度为90%,UV入射面的界面上的聚合度为98%,背面的界面上的聚合度为95%。

  6 提出指数收敛模型来解释PS -BPLC 中的扩展Kerr 效应

  PS- BPLC 具有Kerr 效应, 当电场较弱时,PS- BPLC 双折射引起的折射率差Δn 与电场E 的关系如公式(1)所示;但是,当电场变强时则出现饱和现象。后者被称为扩展(extended)Kerr 效应,可以用指数收敛模型来表达,这时折射率差Δn 与电场E 的关系用公式(6)表示:

  式中,Δnsat 为饱和折射率差,Es 为饱和电场。如果将(6)式用幂级数展开,当电场较弱时可只取第一项,公式(6)便变成公式(1)。

  Δnsat 与Es 之值需要用实验确定,以使实验测得之值与由公式(6)计算得出之值互相符合。实验使用的PS- BPLC 由49%(重量)Merck BL- 038、27%手性试剂(CB15 和ZLI- 4527)和24%反应单体(RM257 和EHA)组成,在40℃下用UV聚合。对于这种情况,由实验测得的Δnsat=0.038,Es=13.9V/μm。

  实验数据与计算数据符合很好,如图10 所示。

  7 结论

  由于TN 型TFT- LCD 已经发展到了很高的水平,并且已进入大规模生产,实现了价廉物美。以PS- BPLCD 为代表的蓝相液晶显示器虽然较之前者具有巨大的优势,预示着更加美好的发展前途,但是从三星的BP- LCD 样机来看,与前者的差距还是比较大的。早期的TN 型TFT- LCD 较之CRT 也存在过巨大的差距,但是随着多年来大量研发资金的投入,克服了一个个难点,终于把CRT 挤出了显示器市场。可以相信,只要在BP- LCD 上投入足够的研发资金,说不定哪一天BP- LCD 就可以在市场上与TN 型TFT- LCD 决一高下。其实,这何尝不是我国平板显示界追赶世界先进水平的一个良好机会。
