3.2 有效负载电路

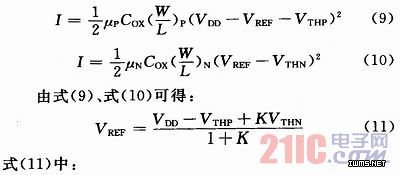

由图2可知,电流I流过MOS管M15,ML1时:

由式(2)可知,载流子迁移率μ是温度的高阶函数,若近似认为μN,μP的温度变化量相等,可将K看作常数,可得:

由式(3)和式(13)可知,取恰当的K值,即合理选择MOS管M15和ML1的宽长比,就可以使阈值电压VTHN和VTHP的温度系数相抵消,使VREF几乎不随环境温度的变化而变化。
3.3 电路的优化
在图2中MOS管M12,M13,M14,M15起电流镜像作用,可以将这4个管子省去,直接将负载管ML1接到M10和M11的漏极。这样将图2优化成图3就可以少4个MOS管,节省版图面积。
