图2 中两个肖特基二极管IN1 和IN2 可以起到保护电池的作用，IN1 是为了防止USB 电源将电池反向击穿，IN2 的作用是避免电池与U1 形成进行自充环路，这两个二极管缺一不可。充电器的管脚/CHG 右边上拉电阻R1是指示充电状态用的，/CHG 管脚接微处理器的GPIO 管脚，当处于充电状态时，该引脚输出低电平； 当/CHG 变为高阻态时，表示电池已经充满。

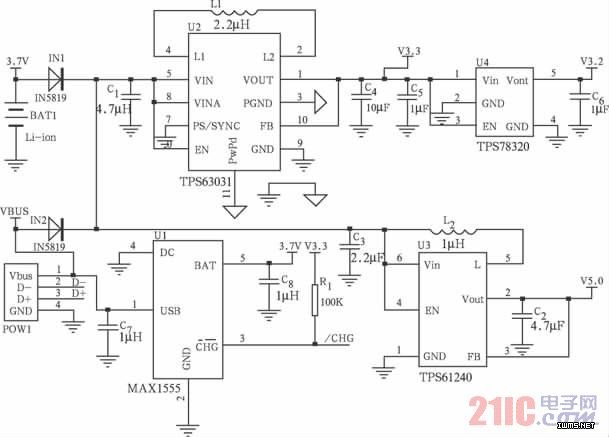

图2 系统电源电路图

　　6 调试

　　6. 1 调试步骤

　　按照原理图上的参数在印制电路板上焊接好元器件之后，仔细检查元器件的取值、焊接方向、元器件的极性是否焊接正确，用万用表仔细检测元器件的焊接是否存在虚焊，靠得比较近的元器件是否存在不应该存在的短路现象。

　　6. 2 调试注意事项

　　电源系统的调试首先要确保电源和地不能短路，否则电池会有被烧掉的危险。

　　分模块进行调试，焊接一个检查并调试一个，当各个模块都没有问题时再进行总体调试。

　　比较复杂的系统，应该先焊接、检查、调试系统的电源，调试成功后再调试其他模块。

　　加电后首先要用手摸一下各个芯片是否发烫，如果发烫，为避免芯片长时间发烫被烧毁，则首先要切断电源，待查明原因后再加电调试。

　　加电后若听到芯片发出声音，应该切断电源，检查出现问题电路中有没有短路的情况，查出问题后再继续加电调试。

　　为方便查找出问题，至少要焊接两块板子，以方便测试时进行对比，查找问题的所在。

　　7 结论

　　经测试，3. 3 V 电源的输出电压波动在0. 097V 以内，3. 2 V 的输出波动在0. 05 V 以内，5 V 输出的波动在0. 1 V 以内，即各路电压的波动均在±3 % 以内，通过外接相应额定功率电阻时，各元件均工作正常，即系统可以输出给定的电流。通过输入电流电压和输出电流电压的测量，计算得到的效率均在83 % 以上。总之，系统的各项指标均达到了预期的要求。

　摘要： 针对锂电池供电的Radio Frequency IDentifICation（ RFID） 手持机对电源高效率的要求和微处理器对电源低纹波的要求，提出了一种电源设计方案。简要介绍了各种电源芯片的特点和手持设备电源芯片选型需要注意的问题，重点阐述了电源方案选择、芯片选型和电路的设计。采用DC － DC 稳压器可以达到较高的效率，在DC-DC 稳压器的后边加LowDropOut regulator（ LDO） 可以有效地抑制纹波。测试结果表明，该电源的效率在83 %以上，为处理器供电的电源波动在±2 %以内，其他电源的波动在± 3 %以内。

　　0 引言

　　RFID 手持机在交通运输、门禁、物流、考勤、货物管理、身份识别等方面有着十分广泛的应用。RFID 手持设备对电源的效率、使用寿命、可靠性、体积、成本等方面有较高的要求。因此，设计一个稳定性好、效率高、杂散小的电源对于RFID 手持机有着十分重要的意义。

　　1 RFID 手持机硬件结构

　　在基于嵌入式系统的RFID 手持机系统设计中，以微处理器LPC2142 为主控制器，根据系统的需求外扩了SRAM、Flash、SD 卡、键盘、LCD 显示、声响提示进行数据处理、数据存储、人机交互以及出错报警提示，通过USB 接口可以与主机进行数据通信，背光模块可以为LCD 和键盘提供背光，电压检测模块通过核心处理器的A/D 转换器进行电池电压的检测，从而间接检测出电池的剩余电量，RF 模块能够进行读写器与标签之间射频信号的收发，通过JTAG 接口可以进行程序的调试与下载。电源部分可以为系统中需要电源的各个模块提供电源，这是本文设计的重点内容。系统硬件结构框图如图1 所示。

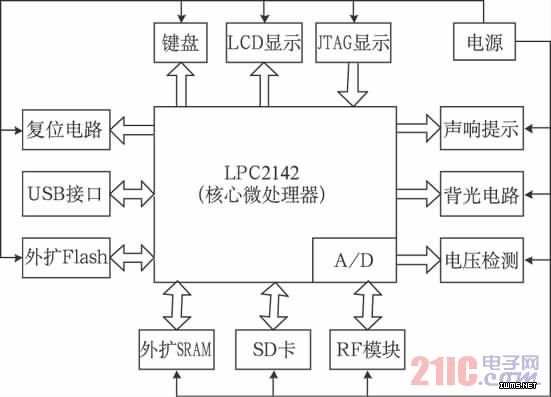

图1 系统硬件框图
