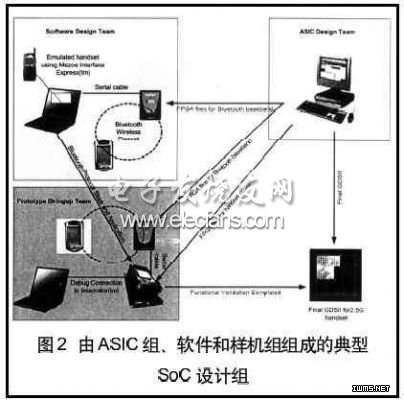

图2表示典型的 SoC设计组，它由下属三个小组组成，分别承担不同的工作。 ASIC组负责硬件的实施，在UNIX工作平台上使用各类工具来生成制作SoC 的最终GDSII文件。软件组负责在SoC上运行的软件的实施。设计样机组使用FPGA样机平台(如ARM集成开发系统)将硬件和软件整合在一起，以便在最终GDSII向代工厂发布前验证SoC的功能。

　　ASIC组向设计样机组提供手机设计的FPGA文件，在此实例，包括要增加的Bluetooth分系统文件。ASIE组将Bluetooth IP内核配置在手机设计用系统结构(例如语音通道的数量和支持的服务)中，并生成可以下载到Bluetooth开发工具(如：DesignWare BlueIQ Development Kit)的FPGA文件。

　　在软件开发早期阶段，ASIC组将Bluetooth RTL代码集成在ASIC设计中，进行合成和模拟，确保它能正确地连接。

　　套装工具确保设计成功

　　在开发阶段的早期，软件组的绝大部分工作是在PC上完成的。如图2所示，软件组的工程师们将Bluetooth开发套装工具连接至PC的串口，在台式机上精确地执行可设置在最终SoC上的 Bluetooth分系统。该分系统需用到Bluetooth协议栈的上层，以及创建启用手机Bluetooth功能应用软件所必需的应用配置文件。

　　Mezoe InteRFace Express工具套件是一套实施Bluetooth配置文件的软件，这一PC基工具可用来生成工作框架应用软件，任意地组合各类Bluetooth配置文件。得到的软件奠定了最终嵌入式SoC应用的基础，让软件工程师在PC上充分地设计嵌入式Bluetooth应用的样机，相对SoC 设计是独立地进行的，当设计完成并纠错后，它能重新定位到主CPU并下载到FPGA样机平台。

　　硬件手机

　　在 ASIC组和软件组在各自的环境中开发后，最终的硬件和软件映象由样机组传送至FPGA样机平台，在此平台上整合SoC总体设计。有了完全包含在样机平台硬件的完整手机，在设计用磁带输出公布前，样机组使用各种传统的硬件与软件纠错工具来完善并验证SoC。

　　设计潮流向着IP形式的高度模块化和高度自给自足分系统发展，这种Bluetooth IP和软件模块体系结构正处于潮流的前沿。随着SoC设计规模的日益扩大并开始汇集性能各异又高度复杂的功能，IP公司要对集成进行全方位的预测。他们在规划产品的体系结构和封装时，要考虑用户易于集成，减少风险的要求，只有IP提供商充分了解ASIC设计组的要求，同时也了解软件开发者的要求以及设计硬件和软件两者样机的要求，IP用户才能真正领略采用商品化Bluetooth IP产品的好处。
