4．2 精密化设计
    高压充电电源主要技术指标一般为电压精度、充电速度和控制方式等。为了提高充电电压精度，采取了以下两个措施：
    (1)采用软件设计的方法，提高系统精度。为了提高系统抗干扰性，利用光耦进行隔离。但由于光耦并非完全线性的，这就使得采样得到的电压易出现较大误差。为此首先通过试验的方法测出光耦的线性曲线，然后将通过软件设计的方法进行拟合。下面以10 kV充电电源监控系统为例进行说明，经试验测得在0～750 V，750～3 000 V，3 000～10 000 V三个区间内光耦线性度较好。因此进行数据处理时，也分区间进行，假设三个区间的比例函数分别为f(1)，f(2)，f(3)，则其软件流程图如图8所示。

    (2)利用SG3525A输出的基准电压作为光耦的输入电压，保证输入电压稳定性。

5 试验

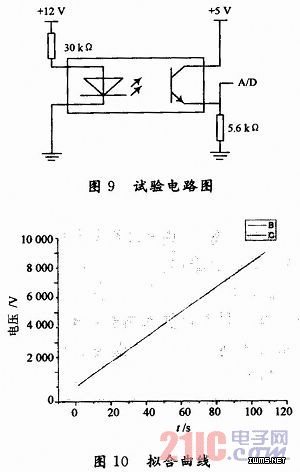

    鉴于10 kV恒流充电电源尚处于测试阶段，系统性能的测试采用了模拟的方式。试验主要测试了系统可靠性和采样精度，试验电路图如图9所示。其中12 V电源电压可调，其变化范围为0～12 V，通过取点法，对比实际电压值与经A／D转换后的液晶显示值，然后用Origin进行拟合，拟合曲线如图10所示。其中B代表实际电压值，C代表液晶显示的电压值，由图可看出系统显示电压值与实际电压值基本一致，误差小于1％。

6 结语
    为了适应高压电源发展的趋势，设计了一种用于高压恒流充电电源的监控系统，使传统的充电方式由手动式变为数字式。经模拟充电试验表明，该系统具有操作方便，可靠性高，精度高的优点，但由于只是模拟试验，缺少了强电磁干扰环境，可靠性还有待进一步验证，但基于它的种种优越性，其应用前景还是比较广泛的。
