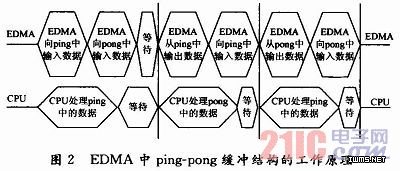

(2)EDMA。EDMA是增强的直接存储器访问，增加了高达64个传输通道，每个通道相互独立，且通道间的优先级可以设置。CIF格式的图像格式为352×288，一帧数据需要101 376 b，L2的CACHE容量有限，不能将所需要的参考帧和当前编码帧都放到片内CACHE中。X．264处理的最小模块为宏块16×16，将当前编码宏块保存到片内CACHE中来提速，DSP运行的同时将片外的下一编码宏块传输到片内。采用EDMA的PINg-pong缓冲技术可以对X．264编码器的数据传输部分进行优化。这样既利用了DM642片内数据存储速度快的优点，又避免了使用较多的片内存储空间。ping-pong缓冲结构中EDMA与CPU的工作原理如图2所示。

3 优化结果

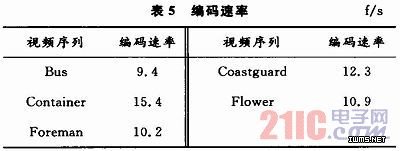

    完成对代码的优化过后，通过CCS的编译将x264．out文件加载到DM642目标板上，使用了5个CIF实验序列来测试优化过后的编码速率。  CIF序列编码的帧数为100帧，量化系数为28。通过CCS所提供的cLOCk工具记录测试序列中编码一帧图像所需要的CPU时钟数。实验测得的编码速率数据如表5所示。

    将X．264简单DSP代码化移植到DM642上，编码速率很低，只有平均0．6 f／s。对比表中所示的数据可知，对于纹理简单，运动不激烈的视频序列，编码帧数可达15 f／s左右，对于运动激烈，背景纹理较复杂的视频序列，则只有10 f／s左右。通过解压图片可以看出，解码后的图像没有发生明显的失真。
