在设计变压器时，考虑到开关电源在整个范围内其磁通是不连续的。在最小输入电压时的最大占空比为 DMAX = 0.5。
初级感应电动势R V 是通过初级线圈的次级电压的感应值，可以由下式计算：
VDS可以忽略，则VR=88V。
初级电流的最大峰值PKMAX I 和最大输出功率POMAX 成正比：
可计算得IPKMAX =1.16A。
初级电感L1的计算。初级电感可以由回扫变压器的能量方程确定：
开关频率大约132 kHz，所以计算得L1 = 891μH。
在不连续模式下，磁芯最大磁通密度通常受磁芯损耗的限制，为了使磁芯损耗保持在可接受的范围内，对于本设计采用EF25 的磁芯，选择BMAX= 0.4 特斯拉来计算初级线圈的匝数N1。
式中， MIN A 是磁芯的最小横截面积。对于EF25，AMIN = 52.5 mm2，N1 = 85。
同样根据设计要求计算得：
次级N2 = 8，采用两个并联绕组;偏置绕组N3 = 9，采用两个并联绕组。
3.3 变压器的绕制

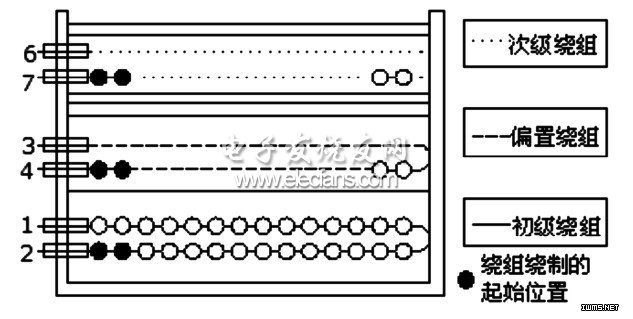

如图3 所示是变压的初级、次级和偏置绕组的绕制示意图。
初级绕组以引脚2 作为起始引脚，绕85 圈(x1 线)，在2 层中从左向右。 在第1 层结束时，继续从右向左绕下一层。在最后一层上，使绕组均匀分布在整个骨架上。 以引脚1 作为结束引脚，添加1 层胶带以进行绝缘。
偏置绕组以引脚4 作为起始引脚，绕9 圈(x 2线)。沿与初级绕组相同的旋转方向进行绕制。使绕组均匀分布在整个骨架上。 以引脚3 作为结束引脚，添加3 层胶带以进行绝缘。
次级绕组以引脚7 作为起始引脚，绕8 圈(x 2线)。 使绕组均匀分布在整个骨架上。沿与初级绕组相同的旋转方向进行绕制。以引脚6 作为结束引脚，添加2 层胶带以进行绝缘。
4 结论
基于TNY279 的大功率LED驱动电源电路反馈环节采用恒压恒流双环的设计，保证输出电压和输出电流的恒定，同时在开环故障下能够自动关闭，保护负载，有效的减少了对LED 光源的损害，提高LED 的使用寿命。同时转换效率也在83%以上，并满足国际标准中对谐波含量的要求。经验证电路能够输出预期的效果。
