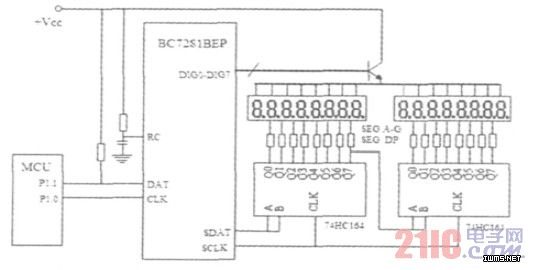

显示电路连接如下（仅画出主要引脚）：
2.3 程序部分代码

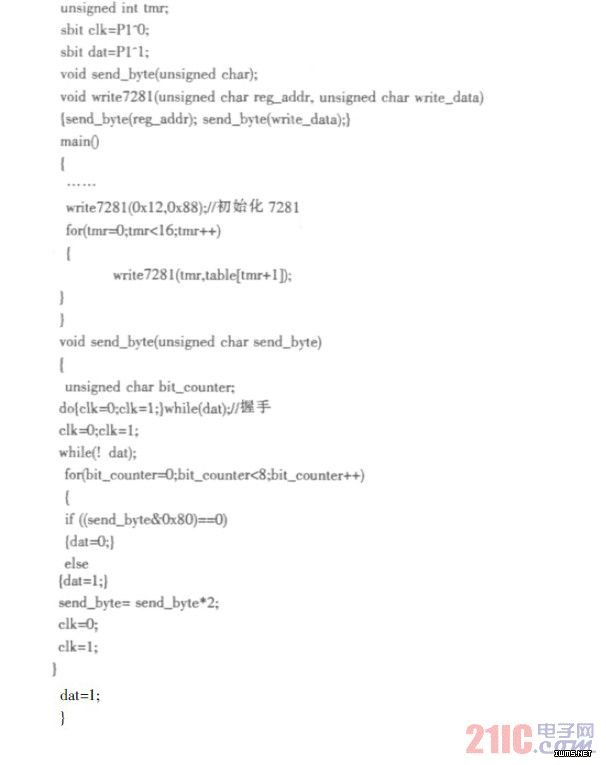

显示部分代码如下：
3.两种显示方式应用对比
系统最早采用的是MAX7219 的显示方式。
MAX7219 在硬件连接上要比BC7281 简单很多， 但是在使用中偶发不稳定现象， 特别是级联多片（>=3）MAX7219 使用的情况下， 发生死机状况； 后来换成BC7281 的显示方式，系统整体稳定性大幅提高。而且使用BC7281 芯片， 系统初始化比MAX7219 简单，其多数寄存器可以缺省值设置，占用的I/O 资源较少，且成本相对具备优势。
引言
本文研究采用了MAX7219 和BC7281 控制芯片来实现对LED的显示和控制的不同。
1.MAX7219 显示方式应用
1.1 MAX7219 简介
MAX7219 是MAXIM 公司生产的8 位7 段LED串行输入／ 输出共阴显示驱动芯片，目前针对它的应用介绍较多[1,2]。MAX7219 提供了诸多寄存器，允许使用者对译码显示、显示亮度、扫描限制等诸多方面进行控制。
1.2 系统硬件连接
MAX7219 与单片机有三根引线连接：DIN、CLK 和LOAD。DIN 是串行数据输入端，CLK 为时钟频率，LOAD 用来锁存信号。
单片机以16 位数据包的形式将二进制数逐位发送到DIN 端，在CLK 的每一个上升沿将一位数据移入MAX7219 的移位寄存器。在16 位数据传送过程中，LOAD 一定要维持低电平，当16 位数据移入完，LOAD必须在第16 个CLK 上升沿同时或之后， 但在下一个CLK 上升沿之前变高，将数据装入内部相应寄存器，否则数据将丢失。在多片MAX7219 级联使用时，还需要将上一片的DOUT 引脚连接到下一片的DIN，CLK 与LOAD 引脚公用。

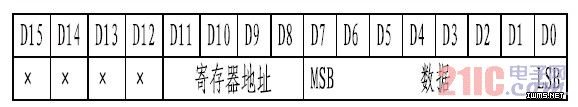

16 位数据格式如下：

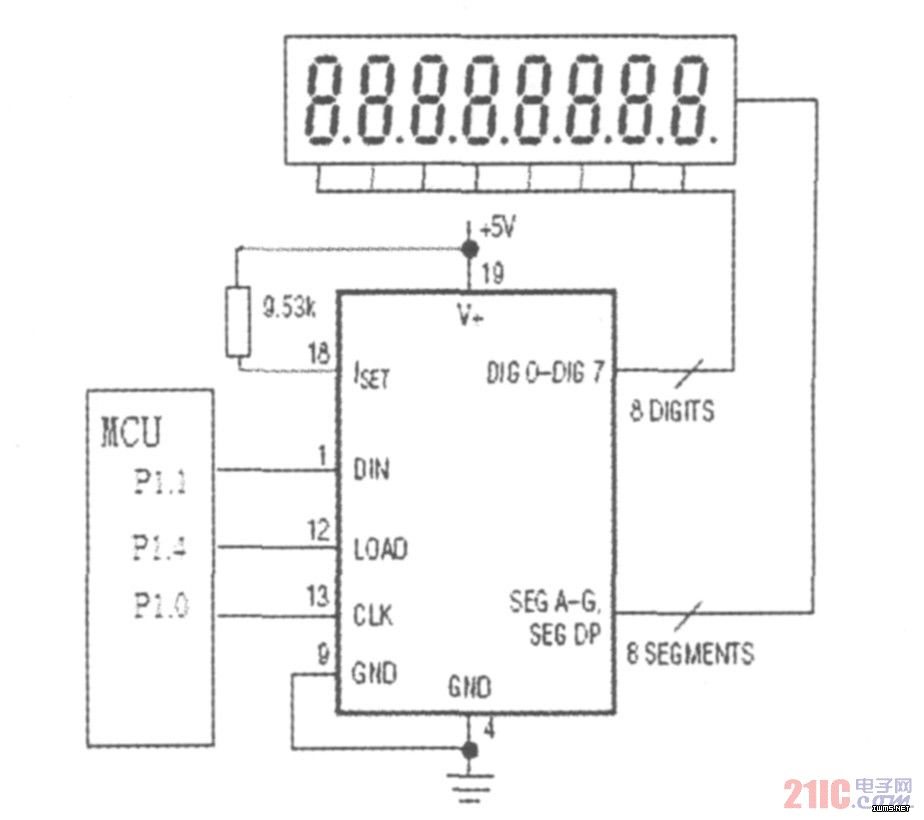

显示电路连接如下（仅画出主要引脚）：
