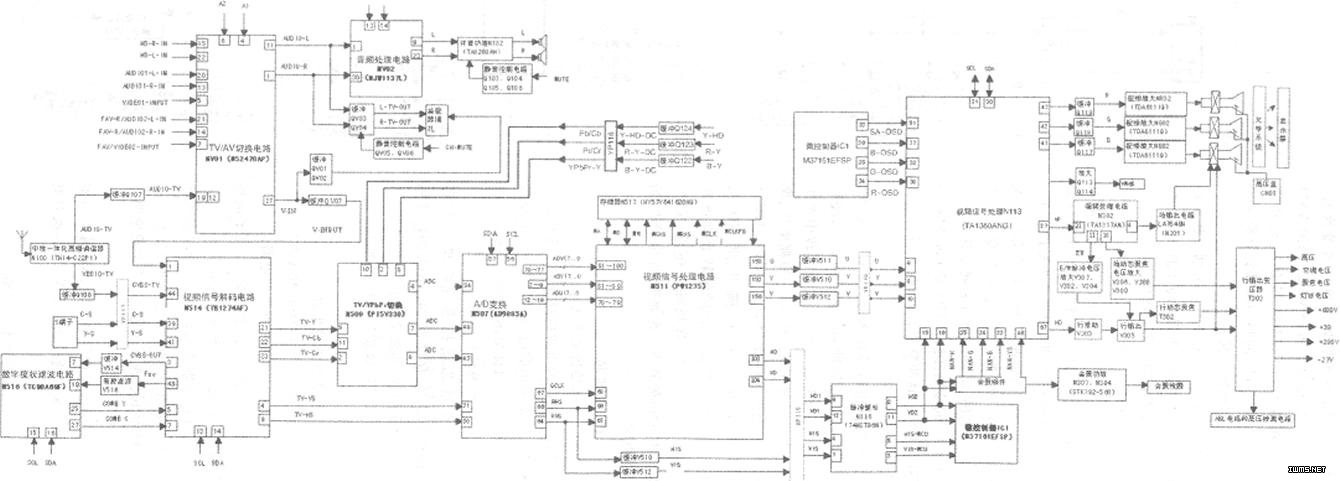

3．PC-5机芯信号流程(如下图所示)
　　
　　(1)中放一体化高频调谐器
　　
　　PC-5机芯采用中放一体化高频调谐器THI4-C22P1。射频电视信号通过天线进入高频调谐器后，再经过高通滤波和带通滤波．将UHF段、VHF—H段、VHF—L段信号分离，送入相应的输人电路进行调谐，选出相应频道的高频电视信号，再由高频调谐放大器放大和进一步选择，由变频电路产生中频信号输出，经中频电路解调后，输出视频全电视信号(CVBS-TV)和音频信号(AUDIO-TV)。

　　(2)音频信号处理电路
　　
　　高频调谐器输出的音频信号(AUDIO-TV)和从AV端输入的AVl音频信号、AV2音频信号、S端子音频信号、DVD音频信号分别送入TV/AV切换电路M52470AP(NV01)．经音频开关电路切换选择后，选出对应状态下的音频信号从M52470AP(1)，(11)脚输出：一路由NTwll371，(NV02)进行音效处理后送至TA8200AH(N102．伴音功放)．推动扬声器发出声音；另一路送往AV输出接妇。

　　(3)视频信号处理
　　
　　高频调谐器输出的视频信号CVBS-TV送入解码电路TBl274AF(44)脚；而AVl视频信号、AV2视频信号经M52470AP切换后，从(17)脚输出并送至TBl274AF(1)脚，两路视频信号通过TBl274AF内开关电路切换后．从其(3)脚输出。由数字梳状滤波器TC90A69F分离出亮度：

　　信号和色度信号送回TBl274AF(5)，(7)脚。并与(39)、(41)脚输入的S端子亮色信号再次切换后．经TBl274AF内解码电路解码，恢复出TV—Y、TV—Cb、TV—cr分量信号送人开关电路N500(PI5V330)．与数字高清信号YPbPr-Y、Pr/Cr、Pb/Cb切换．再通过N507(AD9883A)的A/D变换，输出数字视频信号ADV、ADY、ADU，送人N511(PWl235)中的数字变频处理电路。ADV、ADY、ADU视频信号经过数字变频处理和D/A变换后，输出V、Y、U信号，再经V512、V5lO、V511三个射随器送入N113(TA1360)，通过矩阵电路处理，从N113的(43)、(42)、(41)脚分别输出R、G、B信号到视放板。

　　在视放板上，R、G、B信号分别经视放块NR02、NG02，NB02均为TDA6111Q)放大后，激励三个投影管显示彩色图像。

　　(4)扫描信号处理
　　
　　在TB1274AF中，从亮度信号中分离出Tv—VS、Tv—Hs同步信号，从(4)、(9)脚分别输出到AD9883的(31)、(30)脚，经A/D变换，从AD9883(64)、(66)脚输出。两个同步脉冲输人PWl235(66)、(67)脚，通过频率变换，从PWl235的(66)、(64)脚输出行场同步脉冲信号HD、VD。同步脉冲信号HD、VD再经N116(74HCT86N)脉冲整形，送往视频信号电路N113(TA1360ANG)。

　　行场扫描信号在N113(TAl360ANG)中产生，行扫描脉冲HD从(67)脚输出．经行推动级、行输出级处理后，在行偏转中产生行扫描电流，并同时产生高压、帘栅电压、聚焦电压、灯丝电压及+200V、+30V、-27V、+600V等电压；场扫描脉冲VD从TA1360ANG(27)脚输出，经偏转处理电路N302(TA1317AN)和场输出电路N301(LA7846N)处理后．在场偏转中产生场扫描电流。
