2．3 RS-232／RS-485转换器电路的设计

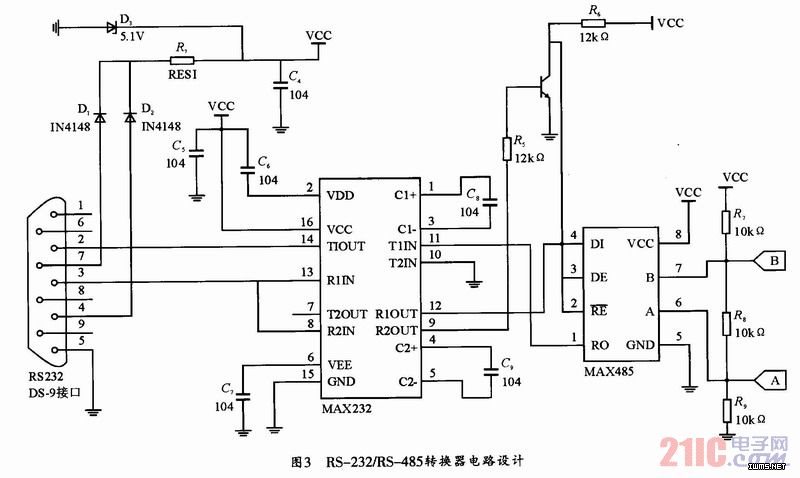

    本系统采用的是将RS-232接口转换成RS-485接口，再在单片机和PC机之间加入RS-485总线。采用RS-485进行长距离、高速的串行异步通信。只需要将TTL电平的串行接口通过芯片转换为RS-485串行接口。本系统采用MAX485芯片来完成这种转换。对于PC机现有的RS-232接口，系统中利用一片MAX485芯片和MAX232芯片组成的转换电路来实现RS-485电平与RS-232之间的转换。此转换电路一边与RS-232标准9针接口相连，另一边与RS-485总线相连。如图3所示。从而使得数据可以很好的传到上位机。

3 冷库温度采集子软件设计

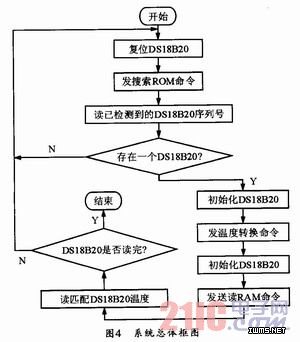

    本系统采用单总线器件设计，虽然硬件电路设计简单，但要以复杂的软件作为代价，软件的编写要严格遵守单总线协议，否则易错误。温度采集子程序流程图如图4所示。

4 结束语
    冷库温度监控系统采用DS18B20进行测温，利用单片机AT89C52进行温度控制，能够实现温度控制在-55～+125℃之间，从而实现温度的实时采集、显示与控制功能，是一种比较理想的智能化控制系统。适合通信距离为几十米到上千米RS-485串行总线采用平衡发送和差分接收，因此具有抑制共模干扰的能力。应用RS-485可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。同时，系统扩展性强，温度监测点增加时，无论是在系统中添加温度传感器、还是添加数据采集器均可以直接挂接。而且系统测温更加精确，多点测温避免了局部温度当成整体温度的错误。总之，系统以图形方式显示各库房以及各监测点的实时温度，便于与现场对应，具有较高的使用价值。
