电阻R中的电流为基准电流，其表达式为：
所以集电极电流为：
由于这里通过改变IC1和Ir的关系，使工Ic1和Ir呈比例关系，从而克服镜像恒流源电路的缺点。理论推导证明：
可见，只要改变Re0和Re1的阻值，就可以改变Ic1和Ir的比例关系，其基准电流Ir为：
通过Re0和Re1电流负反馈电阻，从而使恒流源的输出电流Ic1具有更高的稳定性。
2.2 PWM控制恒流源驱动
PWM调节是指通过一个周期内脉宽占空比的形式来驱动LED的方式，LED的平均驱动电流取决于脉冲波形的占空比和LED额定驱动电流，在驱动电流固定时，通过改变PWM占空比可以调节驱动电流大小。为了避免闪烁，故PWM调节的频率选择在500 Hz左右。如图3所示。

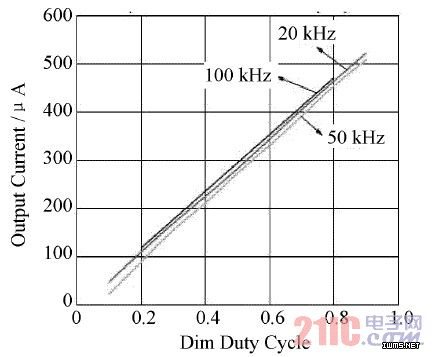

图3 测量结果
