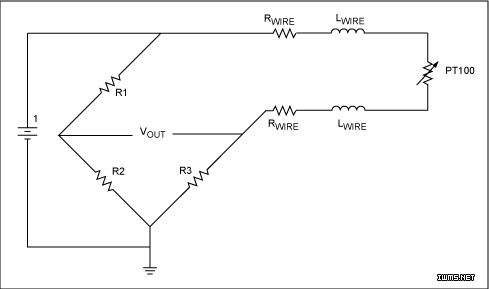

图1. 2线连接时，由于引线电阻与RTD串联，增大了电阻，会最终影响测量精度。

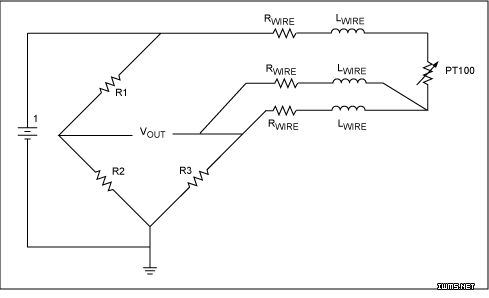

图2. 为RTD额外增加了第3条线，能够对线电阻进行补偿。引线电阻具有相同特性。

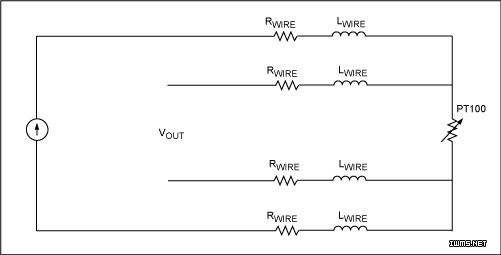

图3. 3线方案可以实现Kelvin检测，消除了两条连线的压差。

      具体应用中，PT100 RTD的连接方式可以采用2线、3线或4线制(图1、2和3)。有多种模拟和数字的方法进行PT100 RTD的非线性误差补偿，例如，可以利用查表法或上述公式实现数字非线性补偿。

      查表法是将代表铂电阻阻值与温度对应关系的一个表格存储在&mICro;P内存区域，利用这个表格将一个测量的PT100电阻值转换为对应的线性温度值。另一种方法是根据实际测量的电阻值，采用以上公式直接计算相关的温度。

      查表法只能包含有限的电阻/温度对应值，电路的复杂程度取决于精度和可用内存的空间。为了计算某一特定的温度值，需要首先确认最接近的两个电阻值(一个低于RTD测量值，一个高于RTD测量值)，然后用插值法确定测量温度值。

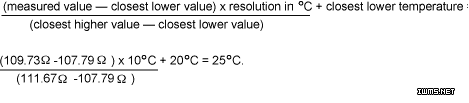

      例如：如果测试的电阻值等于109.73Ω，假设查询表格精度为10°C，那么两个最接近的值是107.79Ω (20°C)和111.67Ω (30°C)。综合考虑这三个数据，利用下式进行计算：

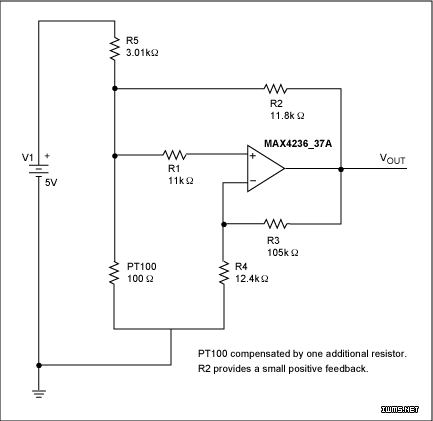

以上数字补偿的方法需要微处理器(µP)的支持，但是采用图4的简单模拟电路可以获得高精度的非线性补偿。该电路在-100°C时输出电压为0.97V，200°C时为2.97V。实现更宽范围的测量时，例如：-100mV @ -100°C到200mV @ 200°C，需要增加合适的增益调节(量程)电路和偏移(失调)控制。
