3.1工艺特点
系统基本工艺流程是将煤场的煤经输煤皮带和碎煤楼输送至各原煤仓。
系统控制设备较多，控制分散，覆盖距离远。主要设备包括给料机，除铁器，碎煤机，三通分料器，犁煤器和速度，跑偏，拉绳等就地保护设备，设备间具有一定的联锁保护关系。
输煤流程具有顺序性特点。系统启动时，按照逆煤流方向逐台进行；系统停止时，按照顺煤流方向逐台进行。
输煤系统具有顺序输煤功能，自动配煤功能和余煤配煤功能。
考虑到电厂的输煤程控控制对象较分散，在离控制室较远的皮带和煤仓附近设置远程IO站。
3.2配置方案
根据输煤程控自身特点，以内蒙古太西煤集团长山自备电厂输煤工程应用为例，采用SIEMENSS7-300系列控制系统，采用双机热备配置，主备采用完全相同的配置，即双机架、双电源、双CPU、双通讯模块，双机做到无扰切换；控制层通讯采用PROFIBUS-DP通讯，监控层采用工业以太网通讯，控制器冗余采用西门子软冗余方式，控制系统配置UPS电源的双供电系统，确保系统的稳定运行，上位机配置两台研华工控机，完成系统的操作任务。

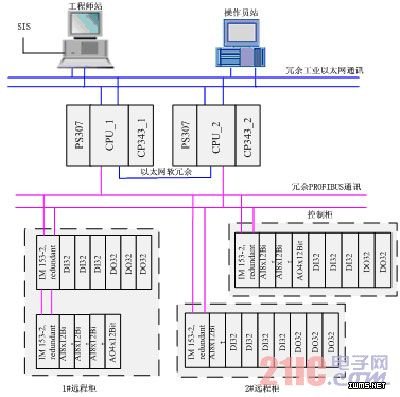

图3-1输煤控制系统配置方案图
4 空冷控制
4.1工艺特点
空冷（ACC）主要将汽轮机排汽用空气冷却成水，达到保证生产同时节约水资源目的。该空冷控制系统包括顺流风机、逆流风机、冷凝水排水阀、竖管阀、抽空阀、抽空泵、抽空泵进口阀、抽空泵给水电磁阀和旁路抽空阀等设备，以及油压开关、振动开关、电机电流等信号采集装置，要求一键启动且所有风机和阀门自动控制来实现背压稳定，系统具有如下特点：
控制对象为风机和阀门，虽然数量较少，但是内部逻辑很精细，要求一键启动且全设备全部自动控制
且控制回路较简单，闭环控制较少，开环控制较多，实时性要求不太高，控制对象较分散， 控制使用的PID较少，顺控较多，而且大部分顺控要求循环控制，即一直在运行保护要求不多但是各个设备连锁密切， 因此，空冷控制系统是一个以开关量为主，模拟量为辅并伴有少量调节回路的系统，属于典型的混合控制系统。

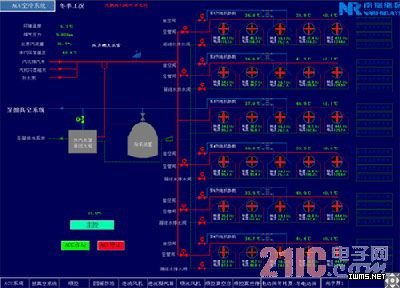

图4-1空冷控制系统操作平台
