图2中的解决方案有两个明显缺点：

　　A 芯片工作在固定2倍升压模式，恒压输出，效率很低。

　　B 由于Torch和Flash模式下通过LED灯电流较大，限流电阻需要使用0603或0805的封装，Flash Gate一般也要使用SOT23的封装。这不仅增加了电路面积，也增加方案成本。

　　一些改进的产品采用了分数电荷泵工作模式，稍微提高了一些转换效率，但依旧使用恒压输出，需要外置限流电阻和MOS开关，仍然无法克服上述缺点。

　　3  CP2130的新型闪光灯驱动方案

　　市场上一些专用的闪光灯驱动芯片可以很好的解决上述问题，但这类产品通常都是专为高达500mA甚至安培级电流的闪光灯应用而设计的，芯片价格很高，这使得很多客户不得不继续使用传统的解决方案。

　　CP2130是一种1倍，1.5倍自适应模式切换的电荷泵型LED驱动芯片，可支持多达5颗LED灯的应用，支持宽频率范围的PWM调光，驱动电流由ISET脚的RSET电阻设定，采用小体积（3mm x 3mm）的QFN16封装。基于Smart Mirror专利技术，可为各LED通道提供超精确电流匹配。驱动2.8inch LCD背光的典型应用方案见图3。

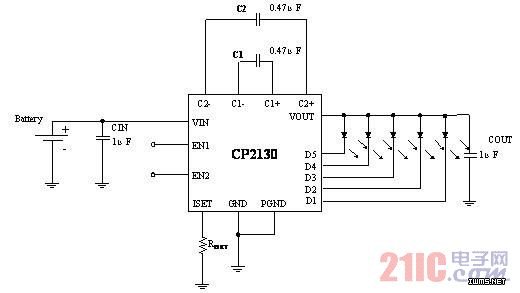

图3  CP2130背光驱动方案
